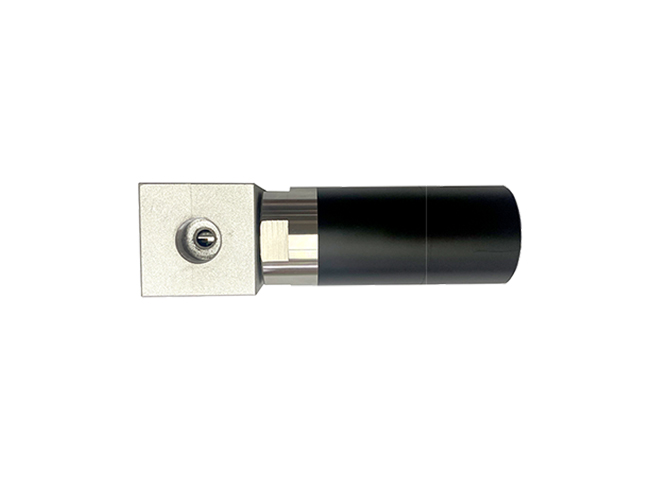

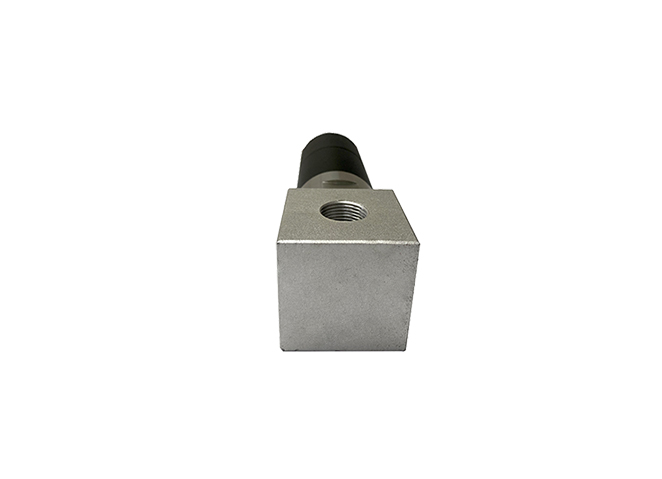

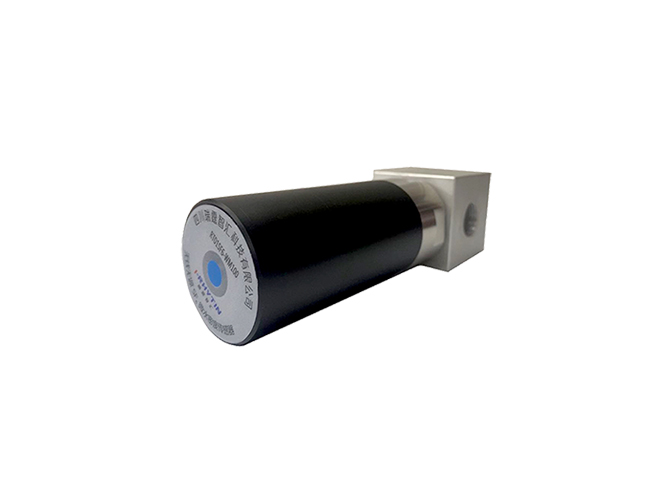

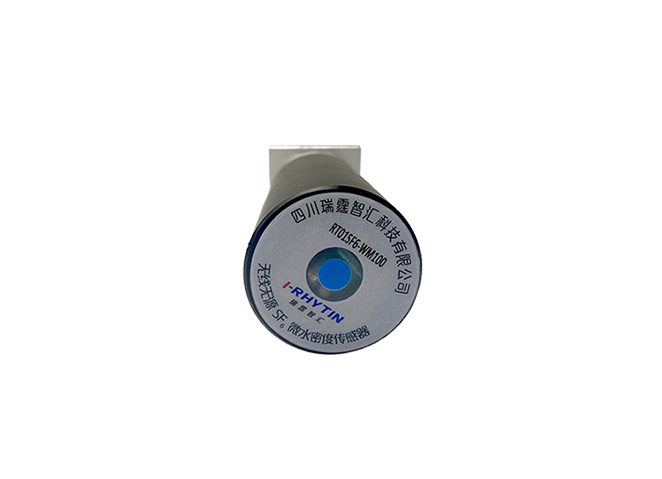

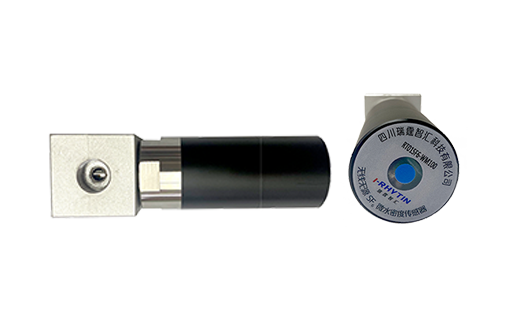

SF6數字化密度表（無線）
RT02MD系列
產品概況
RT02MD系列SF6數字化密度表（無線）主要用于監視密閉容器中SF6氣體的微水密度，能夠現場顯示氣體密度，當密度值達到設定值時報警，該密度繼電器有兩組或三組接點，可發出超壓、報警和閉鎖控制信號。本產品適用于高壓系統SF6斷路器、GIS、HGIS、GIL等設備應用監測。
功能特點
內置電池一體化設計，免布線，安裝實施方便
采用高穩定性傳感器，具備溫度補償功能，確保微水和壓力測量的準確性，輸出線性度好，精度高
具備出色的抗干擾能力,防護等級IP65，適用于室外和低溫環境
采用國網微功率無線通信協議，并通過中國電科院數字化遠傳表計專項檢測
產品參數
產品類型 | SF6微水密度傳感器 |
SF6密度傳感器 |
測量 參數 | 露點測量范圍：-50～+20℃ 溫度測量范圍：-40～+60℃ 壓力測量范圍(絕對壓力)：100～1000kPa 露點測量精度：≤±3℃td（具體見測量精度區間圖） 溫度測量精度：≤±1℃ 壓力測量精度：≤±0.5%.FS 計算參數： 20℃的氣體微水含量(SF6氣體)10～2000ppm 20℃的氣體壓力值(SF6氣體) 100～1000kPa SF6或SF6/N2混合氣體的密度0～100kg/m 根據體積濃度計算的微水含量10～2000ppm 轉換為大氣壓的露點值-65～+20℃ | 溫度測量范圍：-40～+60℃ 壓力測量范圍(絕對壓力)：100～1000kPa 溫度測量精度：≤±1℃ 壓力測量精度：≤±0.5%.FS 計算參數： 20℃的氣體壓力值(SF6氣體)：100～1000kPa SF6或SF6/N2混合氣體的密度：0～100kg/m |
使用 環境 | 溫度： -40～+60℃ 相對濕度： 0～95%RH 壓力： 0～5MPa 所測氣體： 非腐蝕性氣體 | 溫度：-40～+80℃ 相對濕度：0～95%RH 壓力：0～5MPa 所測氣體：非腐蝕性氣體 |
輸出
| 無線通訊參數： LoRa 470MHz或2.4GHz 無線通訊協議：Q/GDW 12184-2021 或自定義協議 | 無線通訊參數： LoRa 470MHz或2.4GHz 無線通訊協議：Q/GDW 12184-2021 或自定義協議 |
其他 參數
| 電池參數： 3.6V@19000mAh鋰電池 露點傳感器材質： 高分子聚合物薄膜 機械接口： G1/2 防護等級： IP65 儲存溫度范圍 ： -40～+80℃ 絕對漏氣率： ≤10-9Pa.m3/s 被測氣體介質：SF6或SF6+N2混合氣體 | 電池參數： 3.6V@19000mAh鋰電池 露點傳感器材質： 高分子聚合物薄膜 機械接口： G1/2 防護等級： IP65 儲存溫度范圍 ： -40～+80℃ 絕對漏氣率： ≤10-9Pa.m3/s 被測氣體介質：SF6或SF6+N2混合氣體 |
