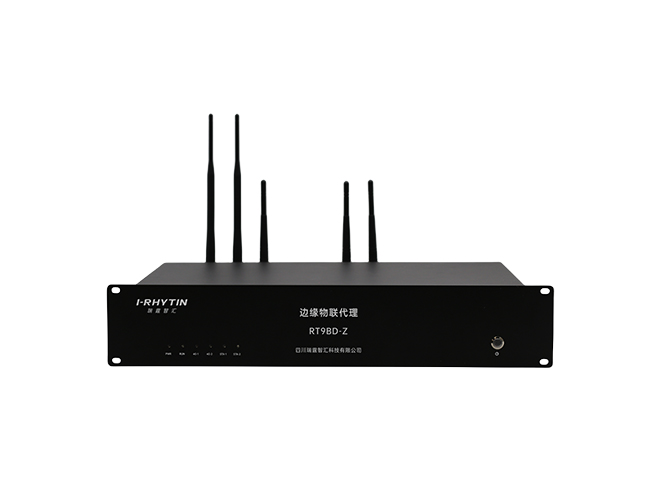

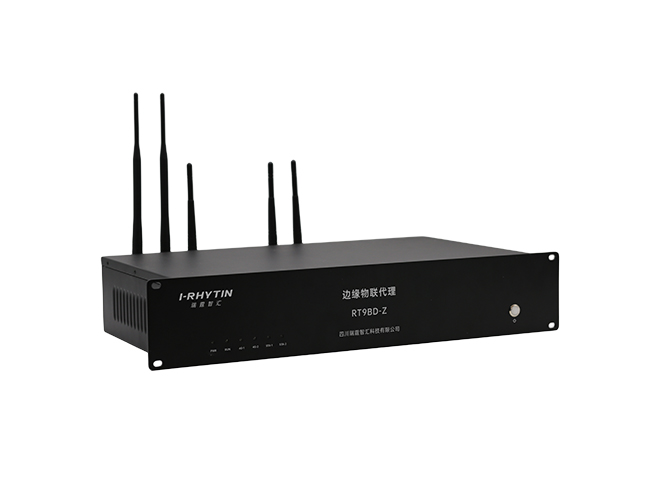

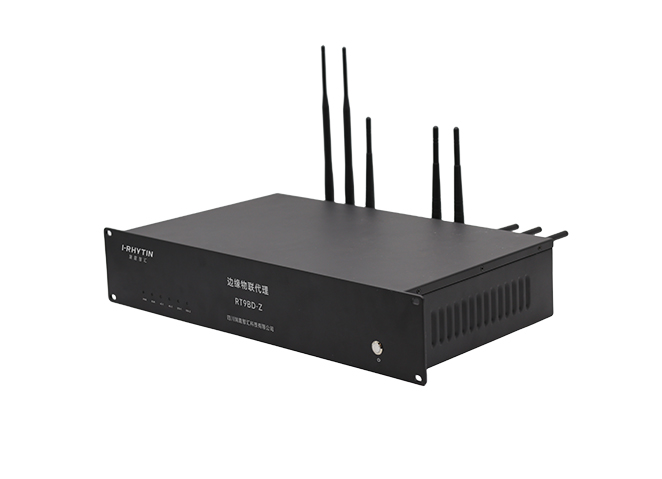

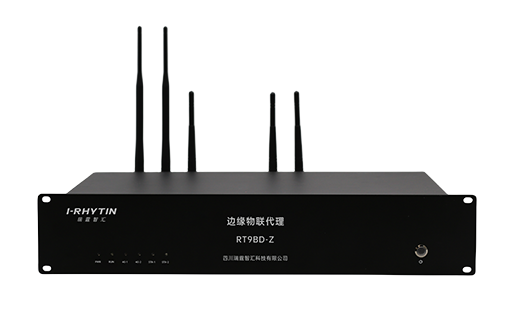

邊緣物聯代理（增強型）
RT9BD-Z系列
產品概況
RT9BD-Z邊緣物聯代理（增強型）基于國產化高性能ARM64架構處理器設計，其組成包括CPU核心部件、存儲模塊、電源模塊、采集接口、上報接口、安全模塊。
產品具備豐富采集接口包括RJ45、RS485、WIFI、Zigbee、LoRa， 支持多協議同時接入，支持的通訊協議包括MODBUS、IEC104、IEC61850、DL/T860、MQTT、I2、I1。支持多平臺多協議同時上報，上報協議支持MQTT、IEC104、DL/T860、IEC61850、MODBUS-RTU、MODBUS-TCP、I1規約。
產品搭載擁有自主發明專利知識產權的邊緣計算框架，框架利用設備本地通信接口對各類傳感器、終端等設備接入并統一管理、通過協議解析將業務數據提取、匯聚及存儲、并按物模型要求進行標準化建模、利用邊緣計算能力對業務數據處理后發送至平臺層。
功能特點
多協議數據采集:兼容多協議采集，包括MODBUS、IEC104、IEC61850、DL/T860、MQTT、I2、I1協議
人工智能邊緣計算能力：支持在邊緣側對結構化數據(實時數據、歷史數據和模型數據等)進行分析處理。也支持對視頻圖像、圖譜等非結構化數據引入人工智能算法進行分析、運算和處理
多平臺上報：采集數據經過邊緣計算后可以實現一次上報多個平臺，包括國網物聯網管理平臺、新一代集控站監控系統等
安全接入：采用安全操作系統、安全芯片等軟硬件機制保障其安全可信，以滿足電力系統相應的本體安全防護要求
產品參數
序號 | 項目 | 性能參數 | |
1 | 整機功率 | ＜50W | |
2 | 防護等級 | IP31 | |
3 | 整機重量 | <5kg | |
4 | 電源電壓 | AC：180V~240V | |
5 | 無線鏈路性能 | 發射功率 | 17dbm |
6 | 最佳接收靈敏度 | -123dbm | |
7 | 帶寬 | 500kHz | |
8 | 可配置頻點 | 470-510MHz | |
9 | 傳輸距離 | 100m~500m（變電站） | |
10 | 最大傳輸速率 | 58Kbps | |
11 | 匯聚節點接入 | 支持，10個以上匯聚節點的多跳接入 | |
12 | 微功率傳感器接入 | 支持，1000個以上 | |
13 | 低功率傳感器接入 | 支持，200個以上 | |
14 | 同步采集類傳感器接入 | 支持，相對同步誤差在2us內 | |
15 | 開關控制類傳感器接入 | 支持，下發指令時延為秒級 | |
16 | 設備管理系統 | 具備，支持系統配置和網絡中的鏈路質量指示 | |
17 | 北向接入云平臺 | 具備，符合標準，支持電力APN和電力內網兩種方式 | |
18 | 邊緣計算 | 支持 | |
19 | 架構 | ARM64 | |
20 | CPU | RK3399，6核(雙核A72 2GHz+四核A53 1.5GHz) | |
21 | 內存 | 板載4G DDR3 | |
22 | 硬盤 | 128GB 板載EMMC硬盤 | |
23 | 看門狗 | 2路，極端情況下的設備死機自動恢復系統 | |
24 | 無線通訊 | 2路4G，1路WiFi | |

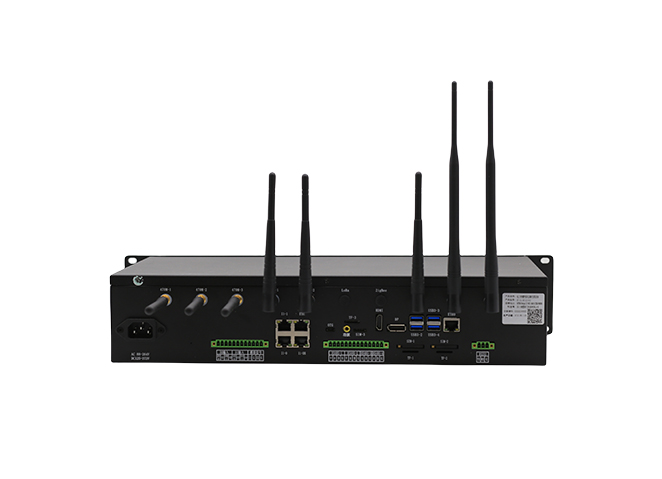

25 | 接口 | 2路DI/DO | |
26 | 2路模擬信號輸入監測 | ||
27 | 4路RS485通信串口和1路RS232設備調試串口 | ||
28 | 2路以太網口支持設備同時接入不同的局域網絡 | ||
29 | 2路4G模塊的miniUSB調試接口和1路設備調試串口，可實時地監控設備工作狀態 | ||
30 | 4路USB接口 | ||
31 | TF卡讀寫插槽 | ||
32 | 1路HDMI視頻輸出接口 | ||
33 | 1路功放音頻輸出接口 | ||
34 | 通訊協議 | 支持《輸變電設備物聯網傳感器數據通信規范》、ModBus、IEC104、IEC61850等主流南向通信協議 | |
