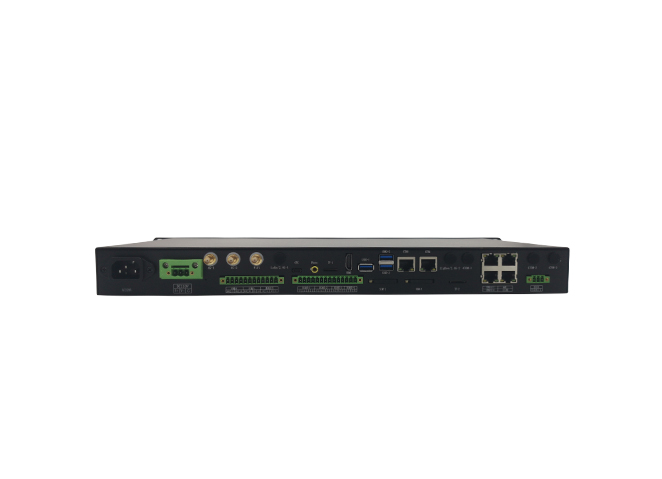

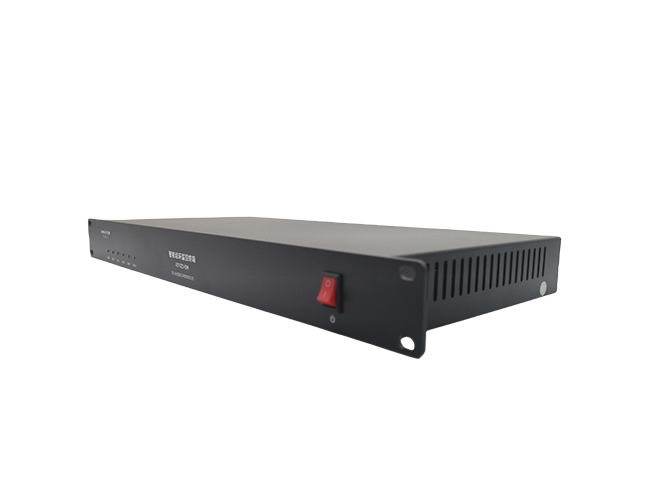

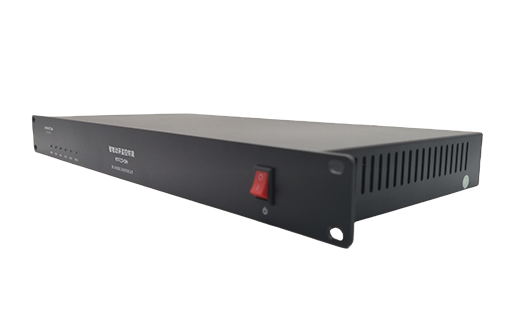

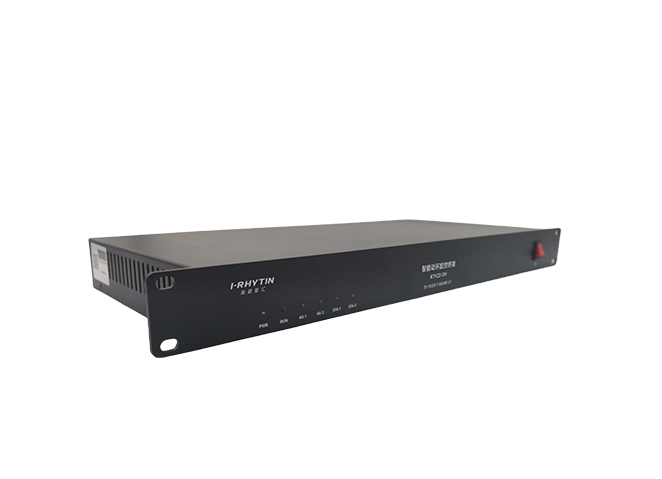

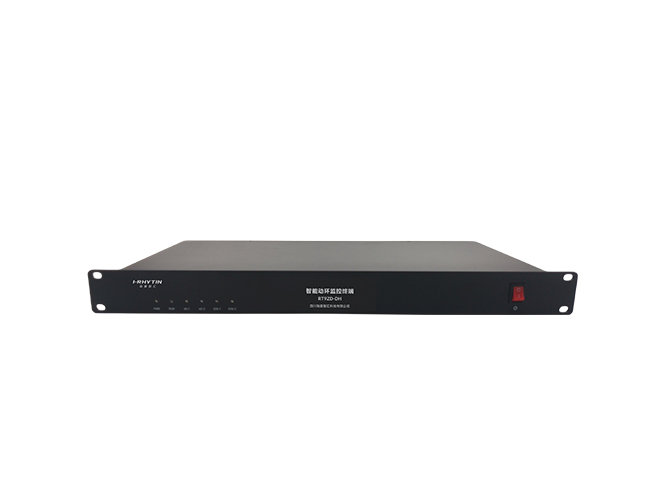

智能動環監控終端
RT9ZD-DH
產品概況
用于變電站和配電房動環數據采集、匯聚、控制和告警功能的裝置，其核心部件采用國網芯模組SCME0101 進行一體化設計，裝置由電源模塊、CPU核心模組、低速接口電路、以太網接口、4G模塊、CMS協議模組、IO模塊、ADC模組共同組成。其中RS485接口用于有線環境信號量數據的采集，實現對變電站微氣象、溫濕度、水位、SF6濃度、O2濃度、水浸等環境信號量采集和對風機、水泵、空調、除濕機等設備的控制。該設備具備將采集的環境信號量通過IEC61850協議和DL/T860(CMS)協議上報給綜合應用主機或邊緣物聯代理裝置，由綜合應用主機進一步將數據上報到新一代集控站設備監控系統或接受新一代集控站設備監控系統下發的控制命令。
功能特點
數據采集：通過RS485接口以MODBUS-RTU協議實現對微氣象傳感器、溫濕度傳感器、水位傳感器、SF6、等環境傳感器數據采集和接入。通過RJ45接口以MODBUS-TCPDL/T634.5104DL/T860、IEC61850通訊協議采集各類動環傳感器的數據
設備聯動：通過接入風機、空調等環境調節類設備，通過對風機和空調等設備的啟停來實現環境參量的調節，支持配置聯動策略以實現環境狀態的自愈功能
分析及告警：具備對采集數據進行分析、預警、告警功能，可以連續監測某一類數據并做數據趨勢分析，當對某一數據設置了預警和告警值時，可以參數預警和告警提示，并告警值同數據一起上送后臺系統
數據上傳：具備通過DL/T 860 (CMS)、IEC61850或 DL/T 634.5104上送后臺系統，宜優先采用DL/T860(CMS)協議上送
產品參數
序號 | 項目 | 配置 |
1 | 處理器 | SCM901B625A0（4x A55 DCLS,GPU, VPU）1.6GHz |
2 | 內存 | 板載2GB LPDDR4 |
3 | 存儲空間 | 16GB板載電子硬盤、可擴展SSD至500GB |
4 | 電源接口 | AC 88-264V或DC 125-373V輸入 |
5 | 通信接口 | 4路RS485 |
6 | 調試接口 | 1路USB調試串口，1路CMS協議調試接口 |
7 | 以太網口 | 2路千兆以太網口支持設備同時接入不同的網絡； |
8 | CMS接口 | 2路以太網接口支持DL/T860(CMS)協議 |
9 | USB接口 | 3路USB2.0 |
10 | 外部儲存接口 | 1路TF卡讀寫插槽 |
11 | DIDO接口 | 16路DI、16路DO |
12 | AI接口 | 3路支持4-20mA、0-20mA、0-5V。 |
13 | 移動通信 | 1路4G網絡(需要另購) |
14 | 顯示 | 1路HDMI |
