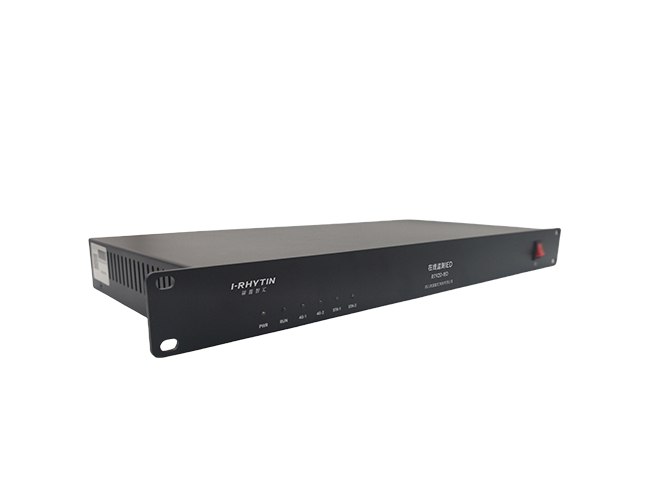

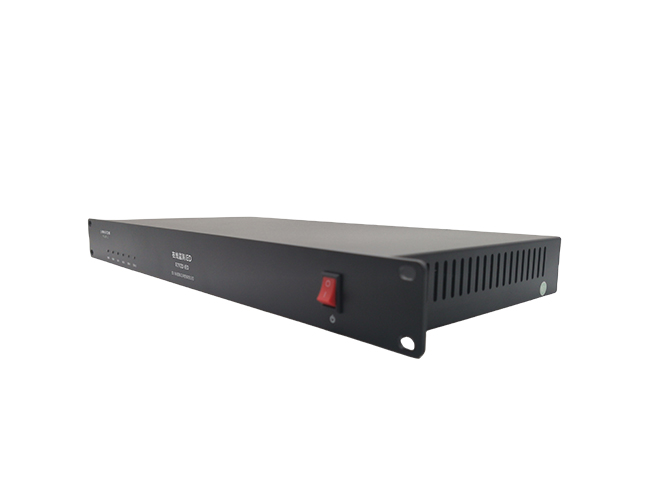

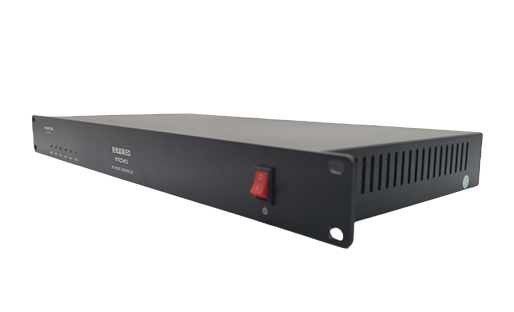

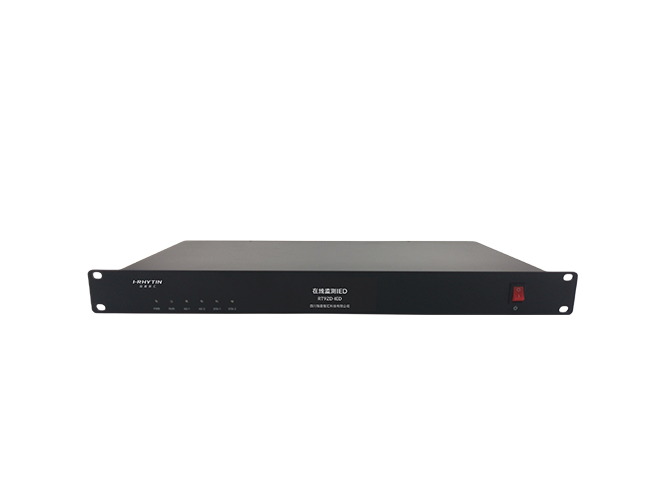

在線監測IED
RT9ZD-IED
產品概況
在線監測IED適用于變電站6類數字化遠傳表計數據采集,通信方式支持有線RS485,通信協議支持《智慧變電站技術規范第4部分:數字化遠傳表計》附錄C中MODBUS 規范擴展數據交換協議;設備具備數字化表計管理,對采集數據進行分析、預警、告警功能。具備IEC61850、DL/T860、DL/T634.5104協議上報綜合應用主機或其他平臺,大量適用于變電站6類有線數字化遠傳表計設備數據采集配置管理上報。
功能特點
支持有線RS485傳感器接入
通信協議支持《智慧變電站技術規范第4部分:數字化遠傳表計》附錄C中MODBUS 規范擴展數據交換協議
支持采集數據分析及告警
基于站端WEB界面可視化配置,協議、數據、參數等配置靈活
產品參數
序號 | 項目 | 配置 |
1 | 板載內存 | 512MB |
2 | 存儲空間 | 4GB板載EMMC |
3 | 電源接口 | DC12V |
4 | 通信接口 | 8路RS485數據通信串口 |
5 | 調試接口 | 1路TTL設備調試串口,1路otg升級接口 |
6 | 以太網口 | 2路10M/100M以太網口 |
7 | 外部?jī)?chǔ)存接口 | 1路TF卡讀寫插槽 |
8 | 防護等級 | 室內I P20 |
9 | 操作系統 | GNU/Linux 操作系統 |
11 | 平臺框架 | 自主知識產權框架 |
