開關柜/環網柜特高頻局放監測裝置
RT02JF-UHF系列
產品概況
RT02JF-UHF系列開關柜/環網柜特高頻局放監測裝置是一款適用于開關柜/環網柜設備局部放電在線監測的產品，采用特高頻檢測技術，實時顯示各個監測點局部放電幅值、頻次、放電總能量，通過多點安裝的傳感器可確定放電點相對位置，必要時給出報警，及時發現開關柜的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為開關柜開展?fàn)顟B(tài)檢修提供依據。
功能特點
良好的抗干擾功能：具有硬件和軟件濾波，大幅度降低背景噪聲影響
譜圖顯示功能：監測軟件可以顯示PRPS、PRPD放電譜圖，局放譜圖可以進行設置，如相位疊加，方便用戶對數據的診斷
實時數據顯示及查詢功能：監測軟件界面上可顯示多個測量通道的實時數據，并能查看相關歷史數據等信息
報警功能：具備實時報警功能及報警查詢功能
產品參數
設備 | 項目 | 指標 |

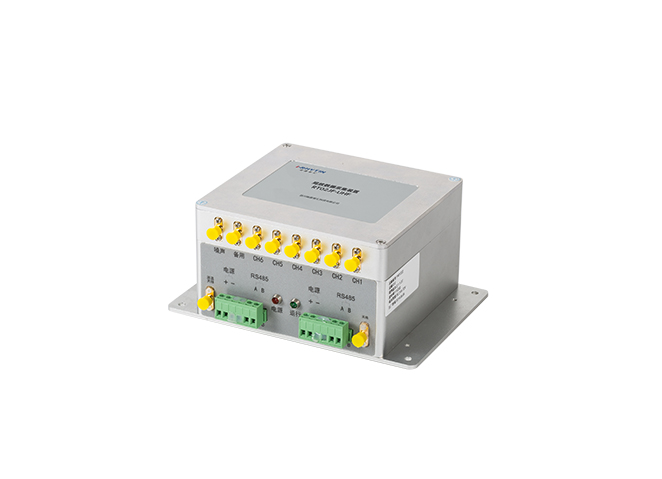

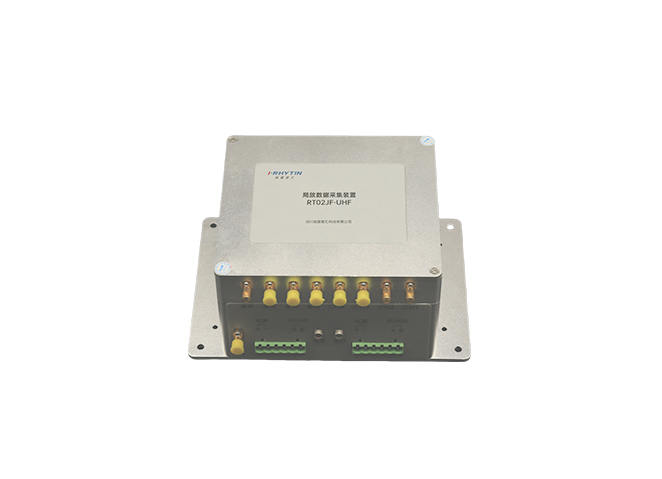

局放采集裝置 | 通道數 | 8通道（可選） |
采集模式 | 定時采集（采集間隔可配置） | |
通訊方式 | 485總線 | |
通信協議 | ModBus RTU協議 | |
供電方式 | DC24V～72V | |
功耗 | 小于5W | |
安裝位置 | 開關柜儀表室或者固定于柜壁上 | |
防護等級 | IP53 | |
溫度范圍 | －40oC～＋80oC | |
海拔高度 | ≤4500m | |

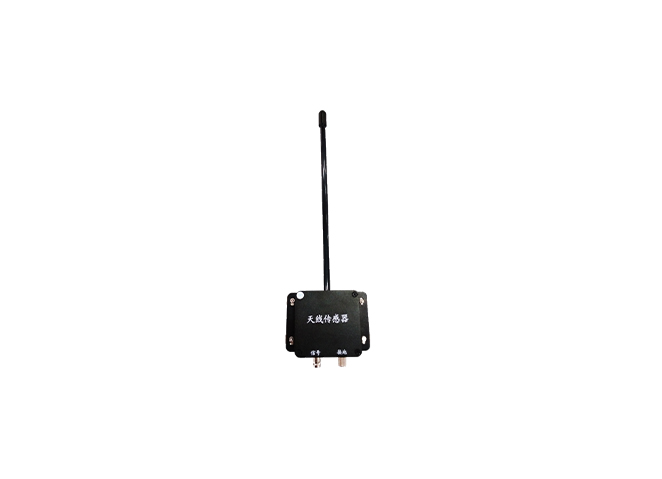

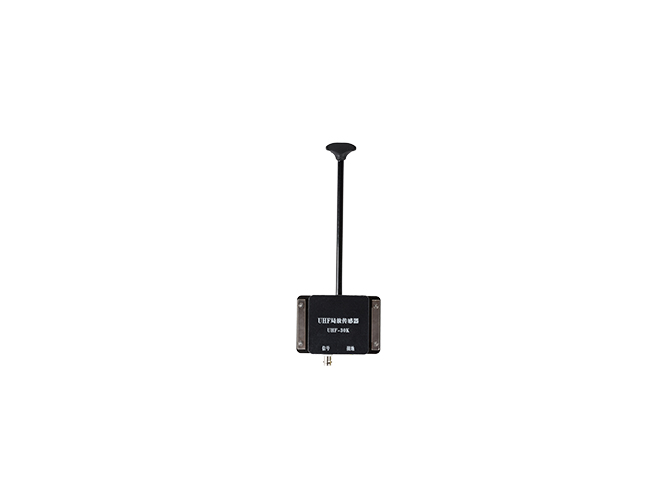

特高頻（UHF）局放傳感器
| 檢測范圍 | 2pC-10000pC |
靈敏度 | 2pC | |
工作頻帶 | 10MHz～800MHz | |
響應速度 | 2nS | |
匹配阻抗 | 50Ω | |
傳輸方式 | 有線方式，采用同軸電纜傳輸 | |
接頭類型 | BNC接頭 | |
防護等級 | IP65 | |
尺寸 | 270×102×26mm | |
外殼 | 鋁合金殼體 | |
安裝位置 | 開關柜內壁 | |
安裝方式 | 采用磁吸式安裝，直接吸附固定于開關柜柜壁表面 | |
環境溫度 | －40oC～＋80oC | |
海拔高度 | ≤4500m |
