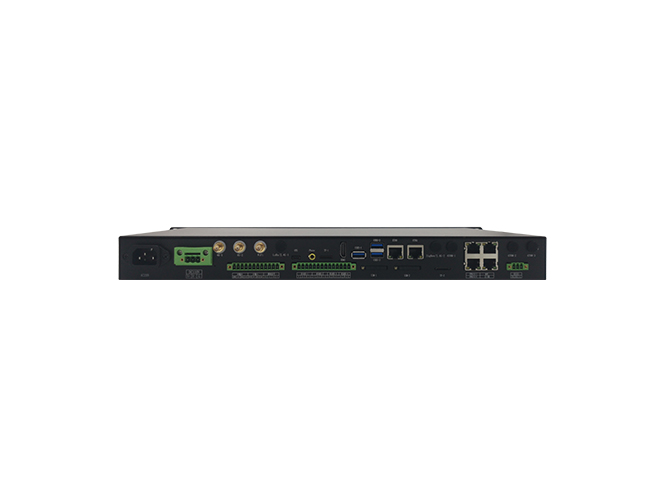

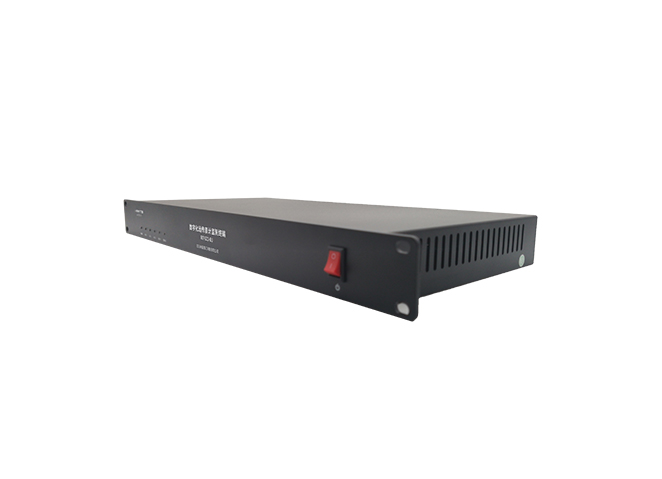

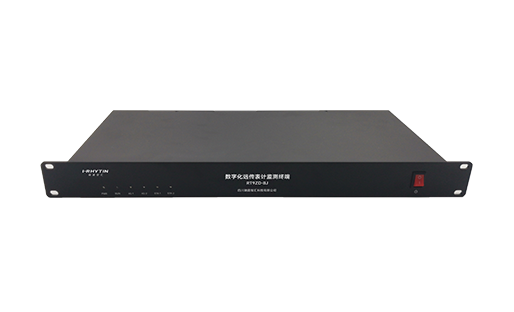

數字化遠傳表計監測終端
RT9ZD-BJ系列
產品概況
RT9ZD-BJ數字化遠傳表計監測終端適用于變電站6類數字化遠傳表計數據采集，其核心部件采用國網芯模組SCME0101 進行一體化設計。通信方式支持有線RS485、以太網接口傳輸方式，支持無線470MHz和2.4GHz頻段的Lora、WAPI等無線網絡接入，通信協議支持《智慧變電站技術規范第4部分：數字化遠傳表計》附錄C中MODBUS 規范擴展數據交換協議；設備具備數字化表計管理，對采集數據進行分析、預警、告警功能。具備IEC61850、DL/T860、DL/T634.5104協議上報綜合應用主機或其他平臺，大量適用于變電站6類數字化遠傳表計設備數據采集配置管理上報。
功能特點
支持多協議、多方式數據接入和多協議數據上報
支持采集數據分析及告警
基于站端WEB界面可視化配置，協議、數據、參數等配置靈活
按1U高度、標準機柜安裝方式設計，安裝方便
產品參數
序號 | 項目 | 配置 |
1 | 處理器 | SCM901B625A0（4x A55 DCLS,GPU, VPU）1.6GHz |
2 | 內存 | 板載2GB LPDDR4 |
3 | 存儲空間 | 8GB板載電子硬盤、可擴展SSD至500GB |
4 | 電源接口 | AC 88-264V或DC 125-373V輸入 |
5 | 通信接口 | 4路RS485 |
6 | 調試接口 | 1路USB調試串口，1路CMS協議調試接口 |
7 | 以太網口 | 2路千兆以太網口支持設備同時接入不同的網絡； |
8 | CMS接口 | 2路以太網接口支持DL/T860(CMS)協議 |
9 | USB接口 | 3路USB2.0 |
10 | 外部儲存接口 | 1路TF卡讀寫插槽 |
11 | DIDO接口 | 2路DI、2路DO |
12 | AI接口 | 3路支持4-20mA、0-20mA、0-5V。 |
13 | 移動通信 | 2路4G網絡(需要另購) |
14 | 顯示 | 1路HDMI |
15 | 組網模塊 | 1塊(需要另購) |
