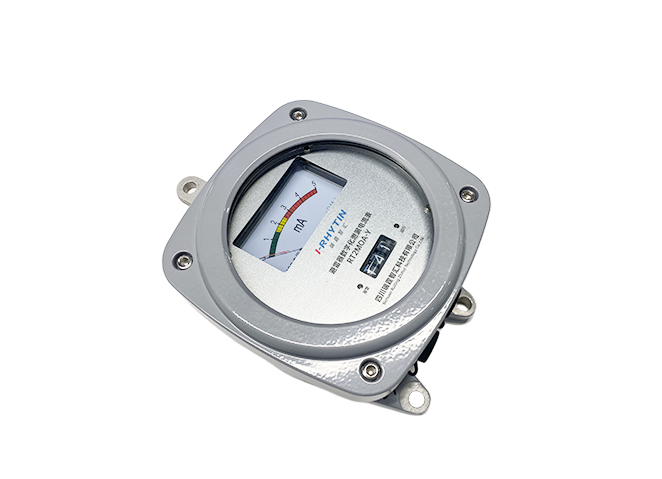

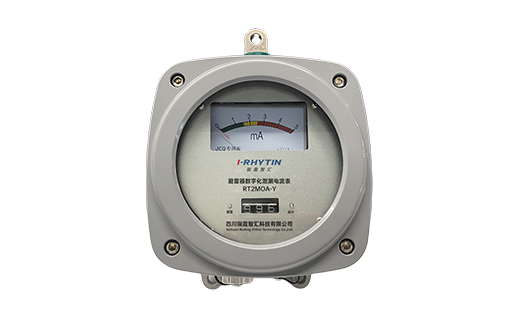

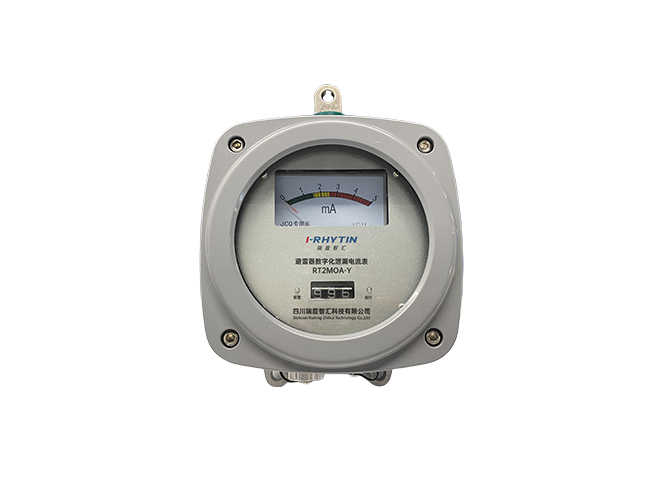

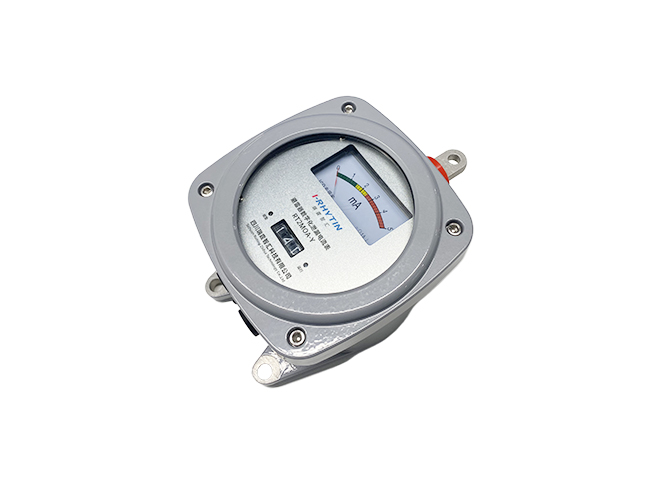

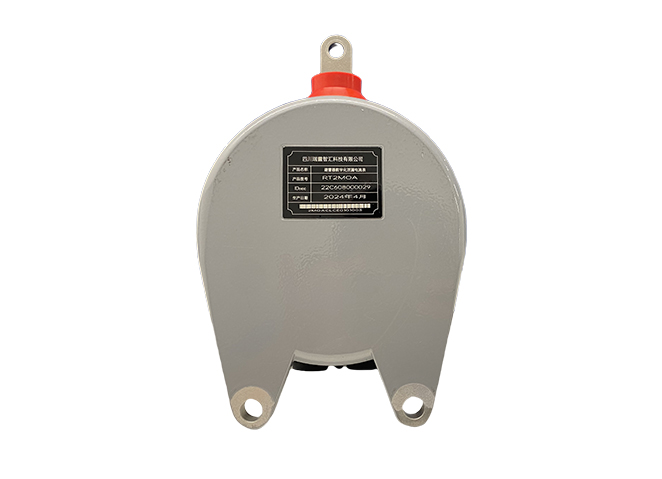

避雷器數字化泄漏電流表(有線)
RT2MOA-Y系列
產品概況
RT2MOA-Y系列避雷器數字化泄漏電流表（有線）是一款適用于10kV到500kV電壓等級避雷器在線監測產品，該產品采用DC24V供電和RS485通訊,具有工作可靠，智能化程度高，配套軟件成熟等特點，適用于10kV到500kV電壓等級避雷器在線監測。
功能特點
安裝施工簡單、快速：采用DC24V供電，接線方便；采用諧波法分析阻性電流，無需采集PT電壓信號；安裝方便，可實現不停電安裝和更換；配套調試和集成軟件功能強大
符合行業規范：產品設計符合數字化遠傳表計相關設計標準、規范要求；符合國網信息安全要求，可迅速接入各類數據管理平臺
安全可靠：采用RS485通信接口，工作穩定、可靠
測量數據全面，準確：可實現泄漏電流高精度、大范圍測量、高精度測量信號分析；采用數字濾波算法，消除模擬濾波器帶來的“零漂問題”；可計算泄漏電流諧波成份和阻性電流
產品參數
序號 | 項目 | 參數值 |
1 | 標稱放電電流 | 10 kA |
2 | 標稱放電殘壓 | ≤3 kV |
3 | 方波耐受能力2ms | 1000 A |
4 | 大電流耐受能力4/10uS | 100 kA |
5 | 最小動作電流8/20uS | 50 A |
6 | 數據傳輸時間間隔 | 20min（可設置），雷擊后立即上傳 |
7 | 計數范圍 | 0～999（可循環計數） |
8 | 取能模式 | DC24V |
9 | 整機功率 | ≤0.05W |
10 | 通訊協議 | 國網數字化遠傳表計協議/Modbus RTU |
11 | 設備功耗 | ≤0.5W |
12 | 通訊距離 | ≥1000m |
13 | 泄漏全電流測量范圍 | 100μA～5mA/100μA～10mA |
14 | 泄漏全電流測量精度 | ±（標準讀數×2%+5μA） |
15 | 阻性電流測量范圍 | 10μA～5mA/10μA～10mA (計算值) |
16 | 泄漏阻性電流測量精度 | ±（標準讀數×5%+5μA） |
17 | 工作環境溫度 | -40℃～+85℃ |
18 | 工作環境濕度 | <95% |
19 | 防護等級 | IP65 |
20 | 重量 | 小于3 kg |
21 | 海拔高度 | ≤4000m |
