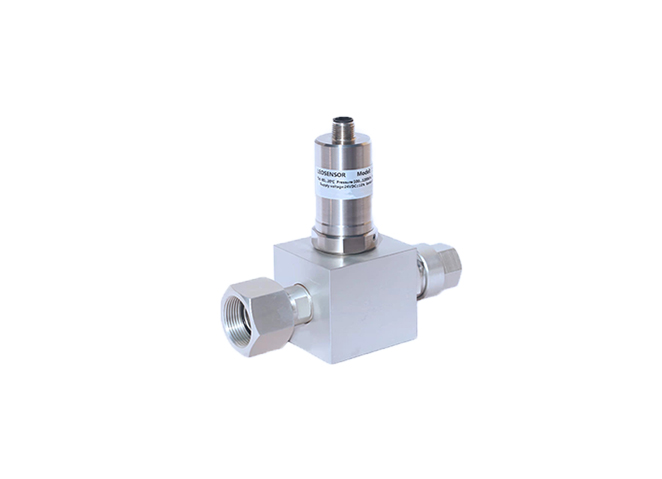

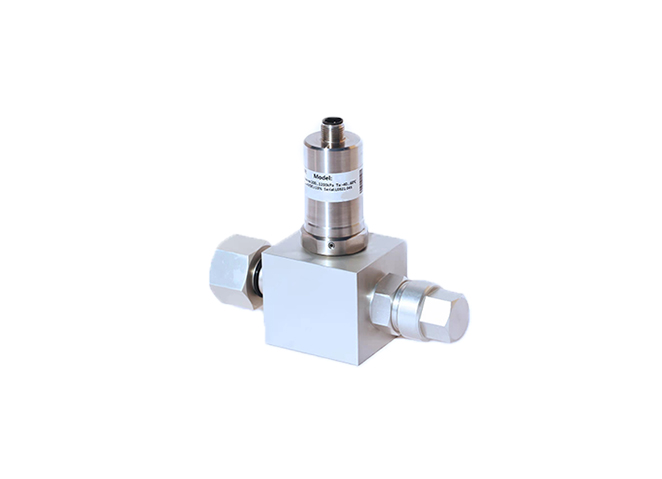

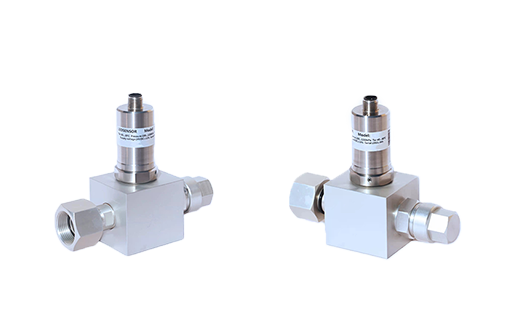

SF6數字化密度表（有線）
RT02MD-LZ系列
產品概況
RT02MD-LZ系列SF6數字化密度表（有線）主要用于監視密閉容器中SF6氣體的微水密度，能夠現場顯示氣體密度，當密度值達到設定值時報警，該密度繼電器有兩組或三組接點，可發出超壓、報警和閉鎖控制信號。適用于高壓系統SF6斷路器、GIS、HGIS、GIL等設備應用監測。
功能特點
可實現高精度在線測量，采用高穩定性傳感器，傳感器經內部自動修正、補償，輸出線性度好，精度高
具備溫度補償功能，確保微水和壓力測量的準確性
具備出色的抗干擾能力,防護等級IP65，適用于室外和低溫環境
采用DC24V供電，有線串口485通訊 ，傳輸、工作穩定可靠
產品參數
產品類型 |
SF6微水密度傳感器 |
SF6密度傳感器 |
測量 參數 | 露點測量范圍：-50～+20℃ 溫度測量范圍：-40～+60℃ 壓力測量范圍(絕對壓力)：100～1000kPa 露點測量精度：≤±3℃（具體見測量精度范圍圖表） 溫度測量精度 ≤±1℃ 壓力測量精度：≤± 0.5%.FS 計算參數： 20℃的氣體壓力值(SF6氣體)：100～1000kPa SF6或SF6/N2混合氣體的密度：0～100kg/m 根據體積濃度計算的微水含量：30～2000ppm 20℃的微水含量：30...2000ppm | 溫度測量范圍：-40～+60℃ 壓力測量范圍(絕對壓力)： 100～1000kPa 溫度測量精度：≤±1℃ 壓力測量精度：≤±0.5%.FS 計算參數： 20℃的氣體壓力值(SF6氣體)：100～1000kPa SF6或SF6/N2混合氣體的密度：0～100kg/m |
使用 環境 | 溫度： -40～+60℃(-40～+140F) 相對濕度： 0～95%RH 壓力： 0～5MPa 所測氣體： 非腐蝕性氣體 | 溫度：-40～+80℃ 相對濕度：0～95%RH 壓力：0～5MPa 所測氣體：非腐蝕性氣體 |
輸出
| 數字輸出：RS485接口（隔離型） 數字輸出接口波特率：9600bps 數字輸出協議：Modbus RTU 接口連接器規格：M12*4芯圓形插座 | 數字輸出：RS485接口（隔離型） 數字輸出接口波特率：9600bps 數字輸出協議：Modbus RTU 接口連接器規格：M12*4芯圓形插座 |
其他 參數
| 露點傳感器材質：高分子聚合物薄膜 露點傳感器建議校準周期： 2年 工作電源：18～28VDC 工作電流： 正常測量時： 10mA 高溫加熱清除時： 60mA 殼體材質： 不銹鋼 機械接口： G1/2 防護等級： IP65 儲存溫度范圍： -20～+80℃ 重量： (僅傳感器部分) 150g | 工作電源：18～28VDC 工作電流：10mA 殼體材質：不銹鋼 機械接口：G1/2 防護等級：IP65 儲存溫度范圍：-20～+80℃ 重量：(僅傳感器部分)150g |
