斷路器機械特性監測裝置
RT2ZH-CJQ系列

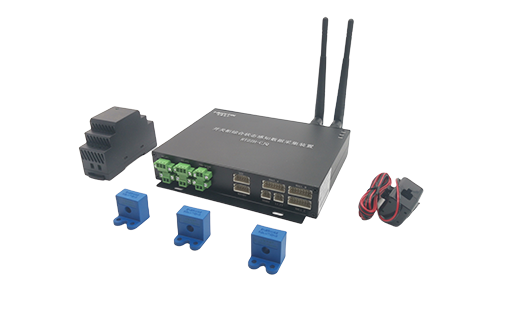

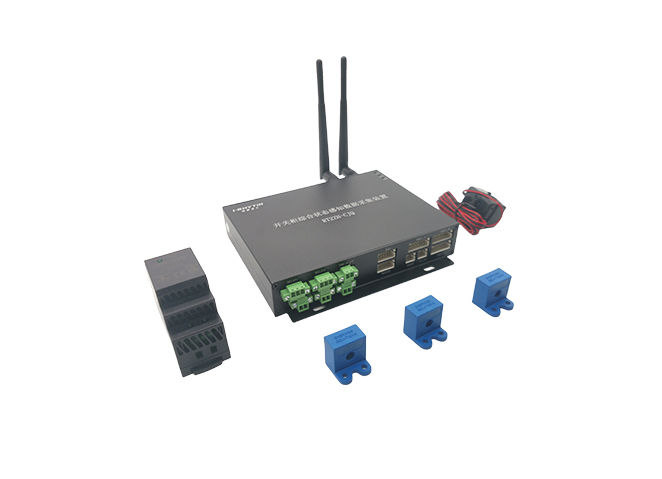

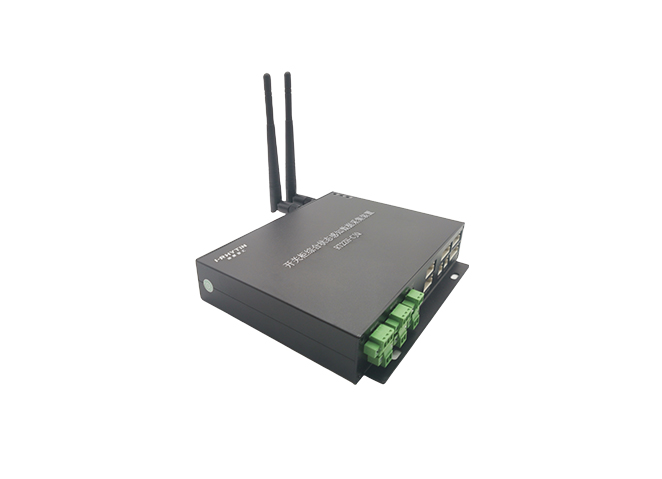

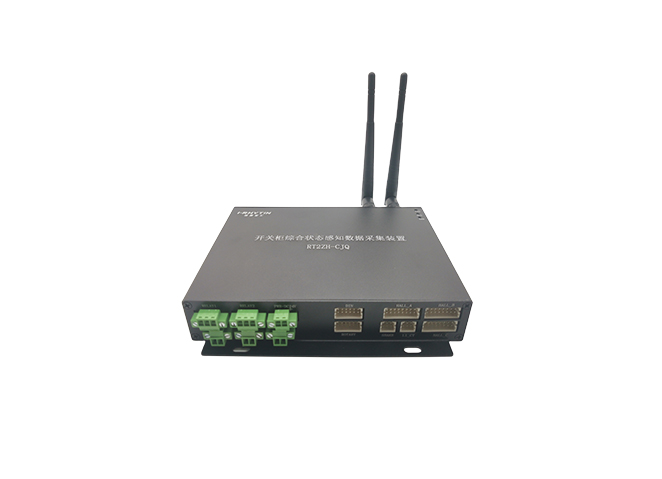

產品概況
RT2ZH-CJQ系列斷路器機械特性監測裝置是一款適用于彈簧儲能、少油、氣動斷路器，包括10～35kV KYN、固定式開關柜，充氣柜，環網柜負荷開關，110kV及以上少油及SF6斷路器。裝置同時也適用于三相分立式斷路器，可分別記錄三相斷路器各相電機儲能、分、合閘線圈電流波形，副分閘線圈電流波形，行程波形，輔助觸點動作波形，加速度波形，并根據記錄的波形分析斷路器的各機械動作部件特性，裝置內置專家分析診斷功能，結合開關柜實際工況，計算特征數據，分析斷路器各部件狀態，可輸出斷路器健康狀況報告和斷路器機械特性異常告警。
功能特點
高速采集，通道多，精度高：采集功能強大，支持分相動作開關3相監測；采集通道多，每相開關可支持8路同步高速AD采集和多路高速IO量采集；采用外置16位AD芯片，測量數據精度高
成組錄波，大量存儲：成組記錄功能，開關動作，同時記錄相關的各種錄波波形，使用同一個文件記錄，方便計算和分析處理；存儲功能強大，采集器支持1000組動作波形存儲，斷電不丟失
接口豐富，支持擴展：采集器通信接口豐富，支持zigbee通信，Lora通信，2路485從機，1路485主機，1路CAN通信；采集器擴展功能強，可通過485主機實現外部監測設備數據接入；集中器/邊緣代理通信接口多，通信功能強大，支持ModbusRTU、ModbusTcp、IEC104、MQTT、IEC61850協議，Lora，國網低功耗/微功耗通信協議
內置專家診斷，適應各型號和電壓等級開關：內置專家分析診斷功能，包括連接點溫度分析模型，機械特性分析模型，結合開關柜工況，計算特征數據，分析斷路器各部件狀態；適應能力強，支持各電壓等級的開關柜，各種型式的高壓斷路器在線監測
產品參數
設備 | 參數名稱 | 參數值 |
開關綜合狀態采集裝置 | 采集相數 | 單相采集 |
工作環境溫度 | -40～+85℃ | |
工作電壓 | AC110～240V | |
通訊方式 | 支持485、CAN和zigbee、lora無線通信方式 | |
可管理終端數 | >32只 | |
裝置接口 | RS232/RS485接口 | |
無線傳輸距離 | 空曠地帶大于150m，密閉環境內大于25m | |
工作壽命 | 大于10年 | |
最大接收靈敏度 | -104dBm | |
射頻標準 | IEEE802.15.4，頻點2.4G | |
工作環境溫度 | -40～+85℃ | |
機械特性感知終端 | 測量精度 | 1% |
采樣率 | 12.8kHz | |
直流傳感器正常工作電流范圍 | 0～10A，瞬時值15A（20ms） | |
一次電流采集工作范圍 | 0～20A | |
工作環境溫度 | -40～+85℃ |
