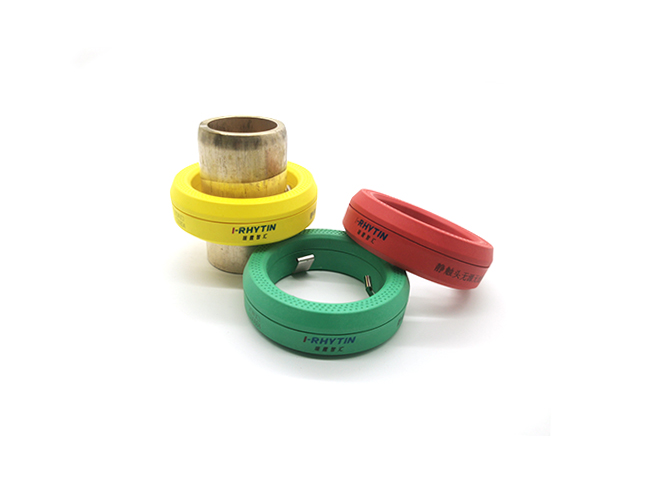

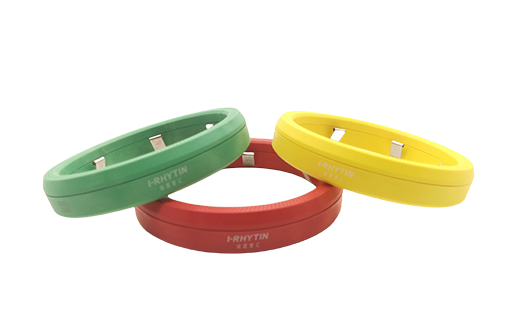

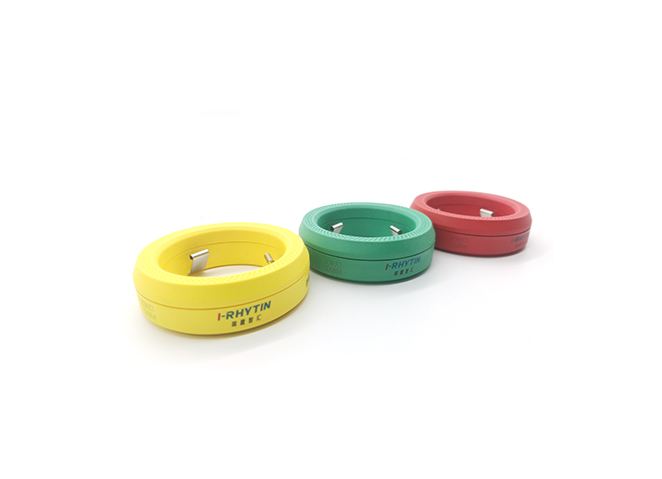

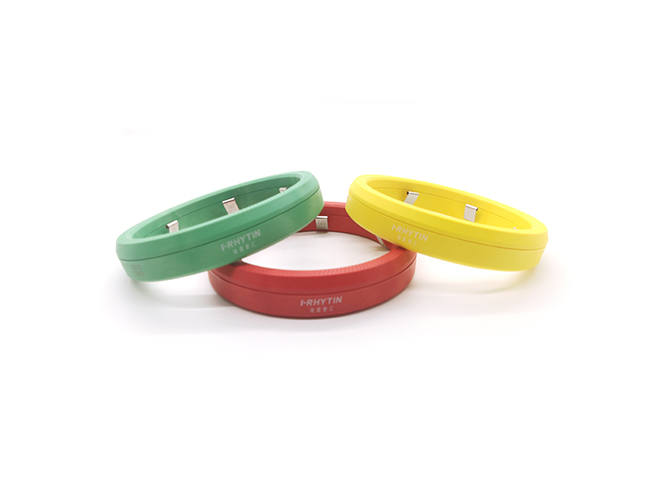

開關柜靜觸頭環無線測溫終端
RT2CW-JC系列
產品概況
RT2CW-JC無線測溫傳感器（靜觸頭）針對于高壓開關柜內斷路器靜觸頭的溫度實時監測，直接測量開關柜內發熱部位溫度。本產品采用電磁感應取電感應原理，利用電流取能給傳感器供電，做到傳感器無源供電，采用Zigbee無線通訊技術將傳感器信號傳輸至測溫?cái)?shù)據集中器,做到信號無線傳輸，具有無源無線采集傳輸特點，可廣泛應運電力行業對高壓開關靜觸頭接點溫度狀態監測
功能特點
測溫精準：直接測量電纜頭內部電氣連接點溫度，測量溫度范圍-40℃～+125℃，測量誤差±1℃
無源供電：采用電磁感應原理取電，無外接電源和內置電池，無絕緣降低及起火爆炸風險，一次電流6A以上即可穩定工作
無線傳輸: 采用ZigBee無線通信技術，通信靈活，無線纜的約束
安裝簡單快速: 終端采用環形設計制造，滿足1250kVA/3150 kVA斷路器靜觸頭的嵌套式安裝
產品參數
序號 | 項目 | 參數值 |
1 | 長期工作溫度 | -40℃～+125℃ |
2 | 測量溫度范圍 | -40℃～+200℃ |
3 | 溫度測量誤差 | ±2℃ |
4 | 溫度測量精度 | 0.01℃ |
5 | 高溫極限 | 外殼材質，PBT（工程塑料），在125℃不變形，阻燃V0 |
6 | 防護等級 | 室內IP31 |
7 | 測量周期 | 2min（特殊要求可定制） |
8 | 平均無故障工作時間（MTBF） | >100000h |
9 | 溫度監測點 | 外延式 |
10 | 供電方式 | 電流感應型 |
11 | 傳輸距離 | 空曠戶外＞100m |
12 | 功耗 | 0.05mW |
13 | 無線通信技術 | ZigBee2.4G 頻段 |
14 | 安裝要求 | 插拔式 |
15 | 尺寸 | 1250A：尺寸內徑60*外徑84mm ；3150A：尺寸內徑120*外徑144mm；誤差±1mm |
16 | 適用場景 | KY28型高壓開關柜靜觸頭臂 |
