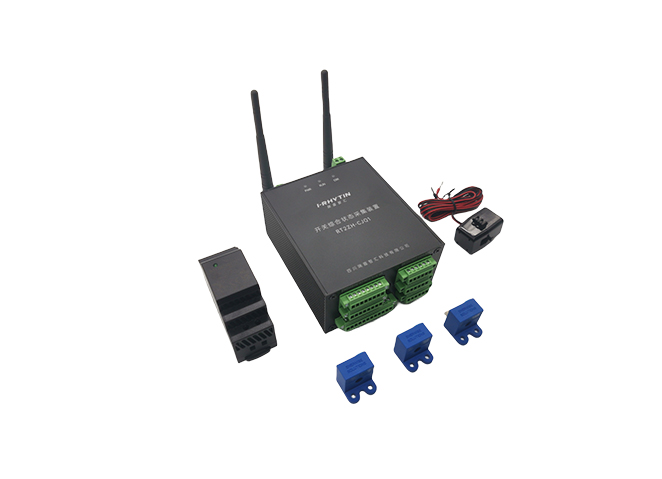

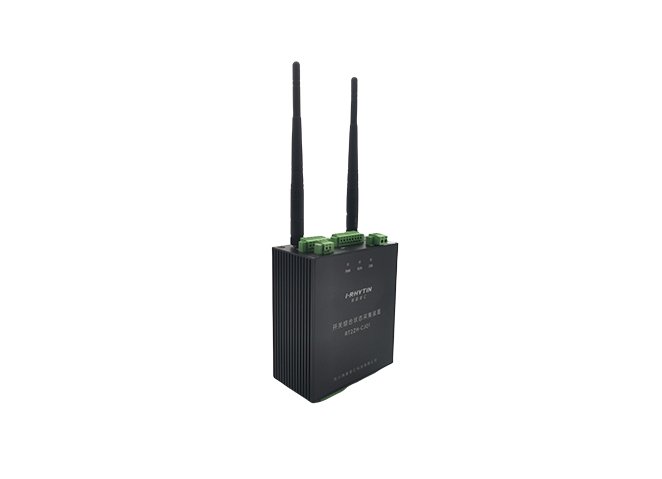

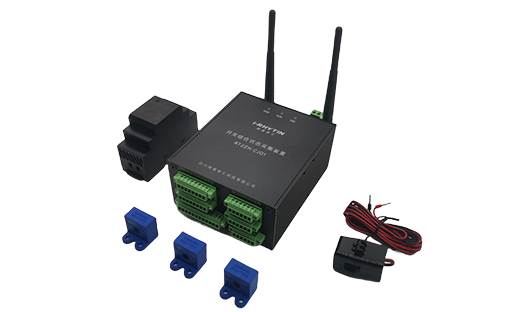

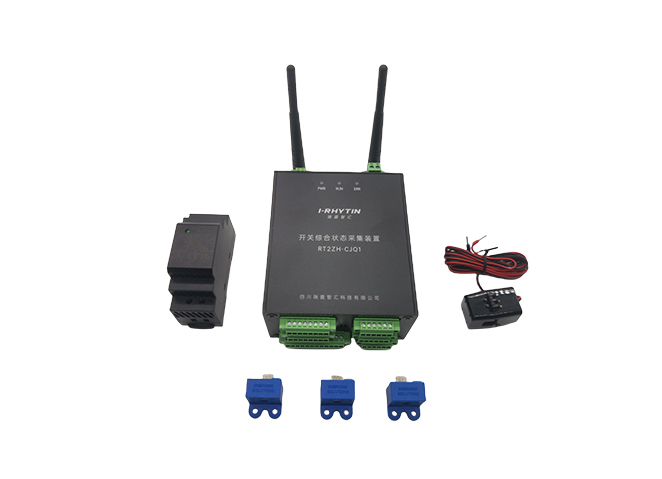

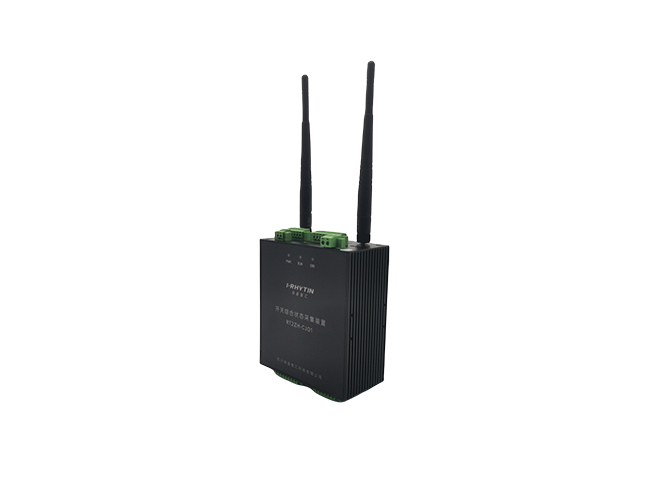

開關柜/環網柜綜合狀態采集裝置
RT2ZH-CJQ1系列
產品概況
RT2ZH-CJQ1系列開關柜/環網柜綜合狀態在線監測裝置是一款適用開關柜/環網柜運行狀態和參數全面監測的裝置。裝置可對開關柜/環網柜的環境溫濕度,觸頭及電纜頭溫濕度,機械特性,局部放電等狀態進行監測和分析,裝置內置專家分析診斷功能,結合開關柜實際工況,計算特征數據,分析斷路器各部件狀態,可輸出斷路器健康狀況報告和斷路器機械特性異常告警。
功能特點
裝置體積小巧,監測功能強大,安裝方便:裝置內置觸頭溫度監測,環境溫濕度監控,斷路器機械特性監測,超聲+地電局放監測;外殼尺寸111.5mm*125mm*58mm,導軌卡扣式安裝,適合小空間安裝;單個裝置實現開關柜/環網柜狀態全面監測,免去多裝置的空間需求和復雜施工
高速采集,通道多,精度高:采集通道多,支持8路同步高速AD采集(包括合閘線圈電流、分閘線圈電流、副分閘線圈電流、儲能電機電流、行程、一次電流、控制回路電壓、振動)和多路高速IO量采集(開關輔助位置、儲能電機輔助位置等);采用外置16位AD芯片,測量數據精度高;成組記錄功能,開關動作,同時記錄相關的各種錄波波形,使用同一個文件記錄,方便計算和分析處理,支持1000組動作波形存儲,斷電不丟失;存儲功能強大,采集器
接口豐富,支持?jǐn)U展:采集器通信接口豐富,支持zigbee通信,Lora通信,2路485從機,1路485主機,1路CAN通信;采集器擴展功能強,可通過485主機實現外部監測設備數據接入,可實現SF6壓力表計,三工位開關,避雷器,柜門狀態等多種狀態信息擴展接入;集中器/邊緣代理通信接口多,通信功能強大,支持ModbusRTU、ModbusTcp、IEC104、MQTT、IEC61850協議,Lora,國網低功耗/微功耗通信協議
內置專家診斷,適應各型號和電壓等級開關:內置專家分析診斷功能,包括連接點溫度分析模型,機械特性分析模型,結合開關柜工況,計算特征數據,分析斷路器各部件狀態;適應能力強,支持各電壓等級的開關柜,各種型式的高壓斷路器在線監測
產品參數
采集終端工作環境 | |
運行環境溫度 | -30℃~80℃ |
存儲,運輸極限環境溫度 | -30℃~120℃ |
相對濕度 | ≦95%,無凝露 |
錄波功能 | |
測量精度 | 1% |
采樣率 | 大于240點/周波 |
存儲數量 | 1000組錄波(可斷電保存,每組錄波包含線圈電流,控制回路電壓,一次電流,振動,行程,輔助觸點等完成信息) |
Zigbee溫度傳感器 | |
工作環境溫度 | -40~+125℃ |
監測溫度范圍 | -20~200℃ |
測量精度 | ±0.5℃(-20~+150℃) |
測量周期 | 2min(特殊要求可定制) |
環境溫濕度測量 | |
濕度測量范圍 | 0~100%RH |
濕度測量精度 | ±2%RH |
溫度測量范圍 | -40℃~80℃ |
溫度測量精度 | ±0.5℃ |
局放采集單元性能參數 | |
通道數 | 2CH(TEV+AE) |
檢測靈敏度 | ±1dB |
檢測動態范圍 | 60dB |
檢測信號帶寬 | 暫態低電壓30—70MHz |
空氣耦合式超聲波 | 40KHz(中心頻率) |
工作溫度范圍 | -20℃~ 80℃ |
局放傳感器性能參數 | |
工作原理 | TEV-電容分壓原理; AA-空氣耦合壓電原理 |
傳感器類型 | 方塊吸附式 |
傳感器動態范圍 | 60dB |
工作頻帶 | TEV---3MHz~100MHz;AA---40KHz |
工作溫度 | -40℃ ~ +85℃ |
