開關柜局放重癥監護系統
RT09ZZ-JF系列
產品概況
RT09ZZ-JF開關柜局部放電重癥監護系統可臨時或定時部署在運行中的開關柜上,針對有運行缺陷的開關柜,重點進行局放、環境的進行監測和診斷,并通過與正常的開關柜進行對比、分析,提取局放的異常特征和發展趨勢,為開關柜的工作健康狀態分析和運維工作提供參考依據。
功能特點
系統部署靈活:用便攜式監護主機,柜體表面部署傳感器,主機實現實時局放數據采集,數據同步云平臺及APP應用
實時數據分析:實時顯示各個監測點局部放電幅值、頻次、確定放電點相對位置、峰值、均值、噪聲水平以及脈沖周期數數據,并出相關性報警,
系統抗干擾能力強:局放采集裝置采用模擬濾波、數字濾波等綜合抗干擾措施,使測試數據真實可靠
監測使用方便:提供監測云平臺和微信公眾號應用,方便隨時隨地進行監測分析
產品參數
序號 | 設備 | 參數 |

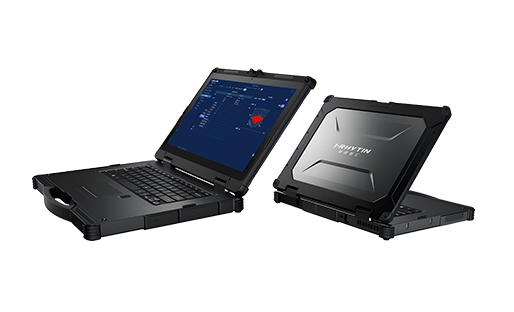

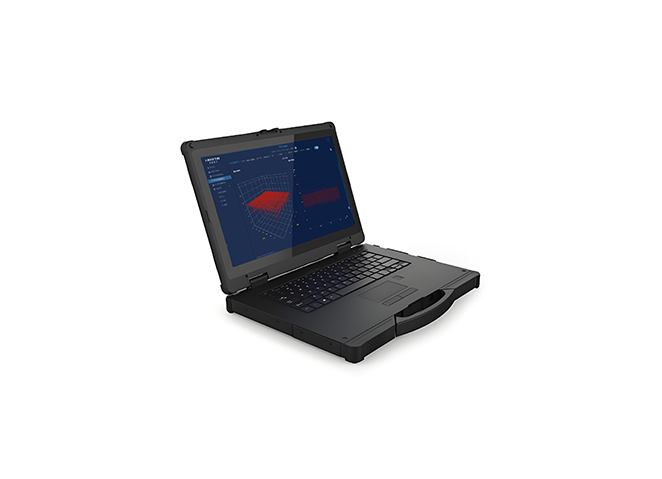

1 | 監護主機 | 操作系統:Windows系統 內存:16G CPU:Intel(R)Core(TM)i7-7700 硬盤:250G 顯示器:14英寸 |
2 | 超聲傳感器 | 工作溫度:-20℃~80℃ 監測頻率范圍:中心頻率40kHz IP等級:IP55 |
2 | 暫態低電壓傳感器 | 工作溫度:-20℃~80℃ 監測頻段:3MHz~100MHz 地電壓監測范圍:0~60dbm IP等級:IP55 |
3 | 特高頻傳感器 | 工作溫度:-20℃~80℃ 監測頻段范圍:300MHz~1500MHz 監測靈敏度:-70dBm~-10dBm IP等級:IP55 |
