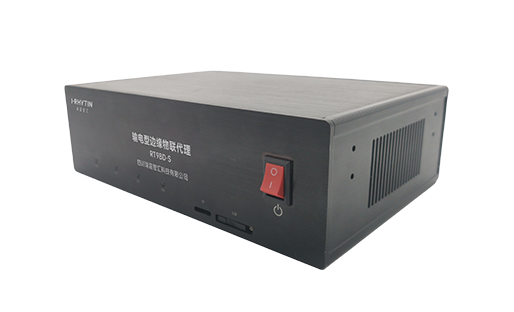

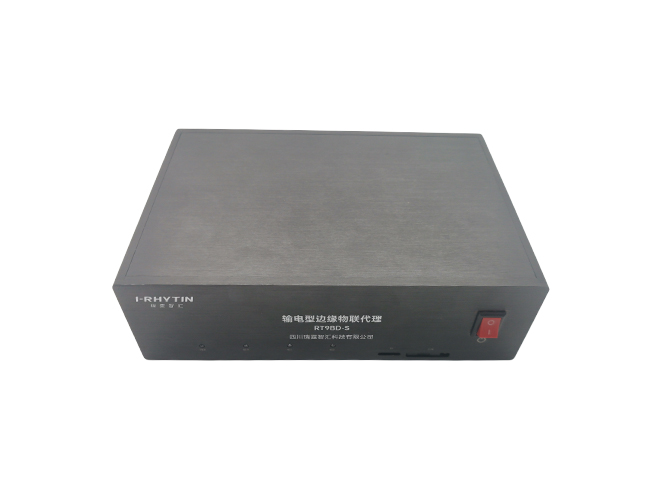

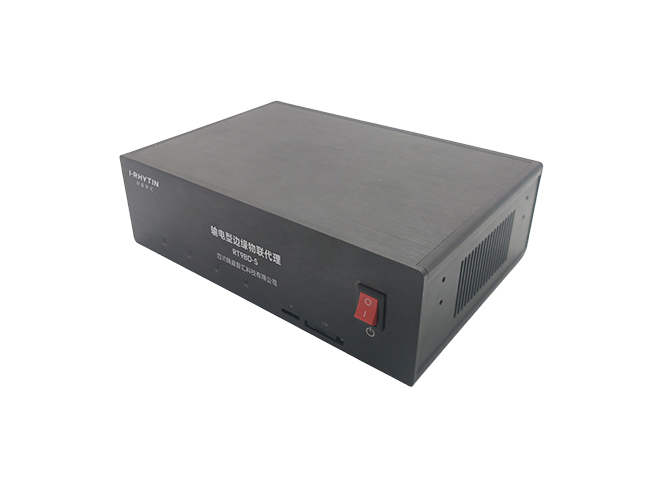

輸電型邊緣物聯代理
RT9BD-S系列
產品概況
RT9BD-S輸電型邊緣物聯代理基于基于電力智慧物聯體系架構中邊端技術要求和架空輸電線路在線監測裝置技術規范進行研發和生產,采用低功耗CPU進行設計并搭載上自主開發的電源管理算法模塊對整個設備的電源供給情況進行精確管理,使設備在環境苛刻的條件下盡可能的長時間工作。該產品能根據電源能量供給情況調整參與工作的外設及外設工作時長和對外供電的時長,裝置兼容Linux操作系統,并搭載擁有自主知識產權的邊緣計算框架。在此框架的基礎上集成了邊緣物聯管理系統,系統能實現各類南向傳感器的采集配置、日志查看;北向上報的上傳日志、運行工況等功能,實現本地和遠程對邊緣物聯代理運行狀況的全面掌握。
功能特點
低功耗設計,裝置采樣低功耗CPU設計及電路設計;搭載上電源管理算法模塊,可以根據電池能量自動管理各外設模塊的工作
采集供電,輸電線路型邊緣物聯代理設計有RS485串口供電和POE網口供電功能,在數據和視頻采集前提前打開電源,采集完后延時關閉電源
遠程喚醒,在設備休眠的情況下,支持zigbee或lora無線方式遠程喚醒
無線數據采集,支持多種工業無線通訊方式采集數據,包括zigbee、Lora、國網無線組網協議
產品參數

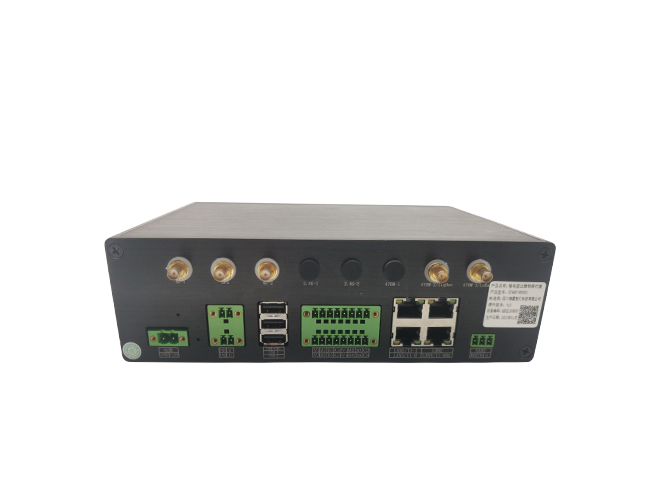

序號 | 項目 | 配置 |
1 | 板載內存 | 512MB |
2 | 網絡通信 | 2路4G無線上網模塊可同時運行,連接不同的4G網絡 |
3 | 通信模塊 | ZigbeeLoRa國網低功耗組網模塊1850可選 |
4 | 存儲空間 | 4GB板載EMMC |
5 | 電源接口 | DC12V |
6 | IO接口 | 2路DI輸入 |
7 | 通信接口 | 4路RS485數據通信串口 |
8 | 調試接口 | 1路TTL設備調試串口,1路61850調試接口 |
9 | 以太網口 | 4路10M/100M以太網口 2路用于61850協議通信的網口(選配) |
10 | 對外供電 | 4路RS485帶12V/1A可控電源輸出 4路RJ45網口帶12V/1A可控電源輸出 |
11 | USB接口 | 2路 |
12 | 外部儲存接口 | 1路TF卡讀寫插槽 |
13 | 防護等級 | 室內I P20 |
14 | 操作系統 | GNU/Linux 操作系統 |
15 | 平臺框架 | 自主知識產權框架 |
