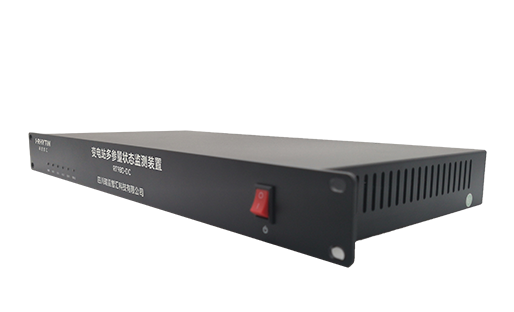

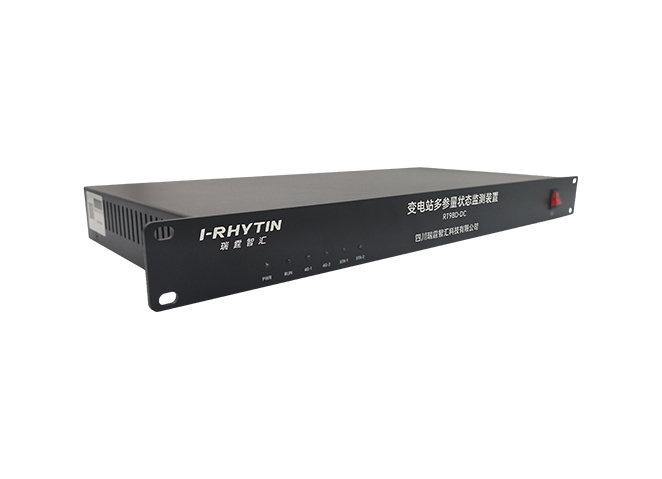

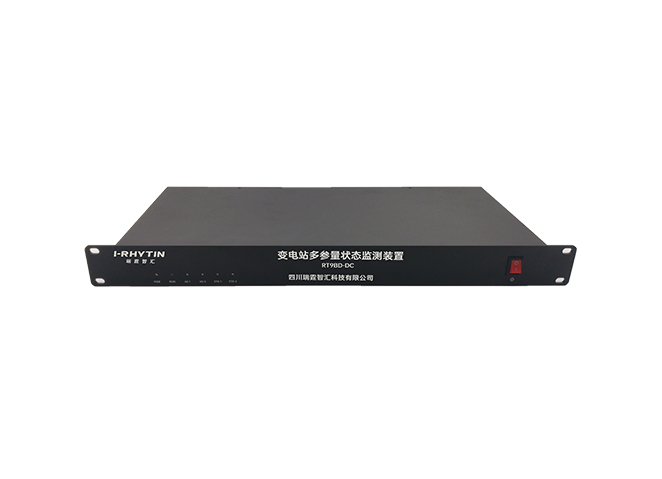

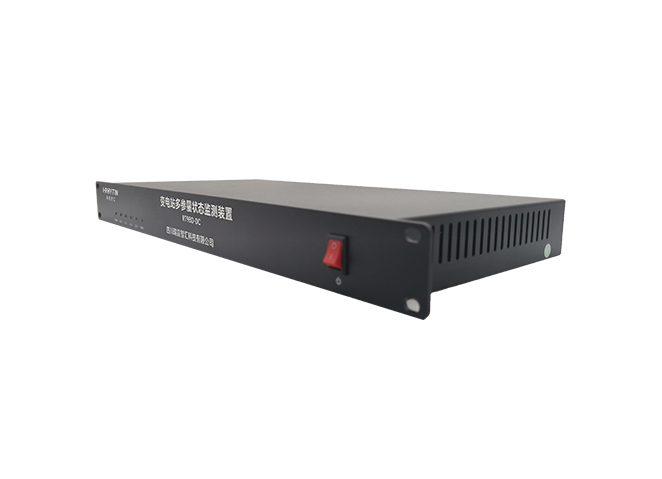

變電站多參量狀態監測裝置
RT9BD-DC系列
產品概況
RT9BD-DC變電站多參量狀態監測裝置其核心部件采用國網芯模組SCME0101 進行一體化設，裝置由電源模塊、CPU核心模組、低速接口電路、以太網接口、4G模塊、CMS協議模組、IO模塊、ADC模組、微功率組網模塊共同組成，其中RS485接口用于有線數字化表計數據的采集、微功率組網模塊用于通過無線方式采集數字化表計數據；DIDO用于擴展裝置數字信號輸入輸出功能；ADC模組用于表計4-20mA、0-20mA、0-5V模擬信號采集；CMS協議模組用戶采集數據上報后臺系統。
該裝置可有效串聯現場各類物聯感知設備、智能輔控系統、智能巡視系統等站端側業務系統，實現設備、數據和業務的無縫連接，提供精細化監控與運維管理能力,適用于新型電力系統數字化、智慧化應用場景。
功能特點
支持多協議、多方式數據接入和多協議數據上報
支持采集數據分析及告警
基于站端WEB界面可視化配置，協議、數據、參數等配置靈活
按1U高度、標準機柜安裝方式設計，安裝方便
產品參數

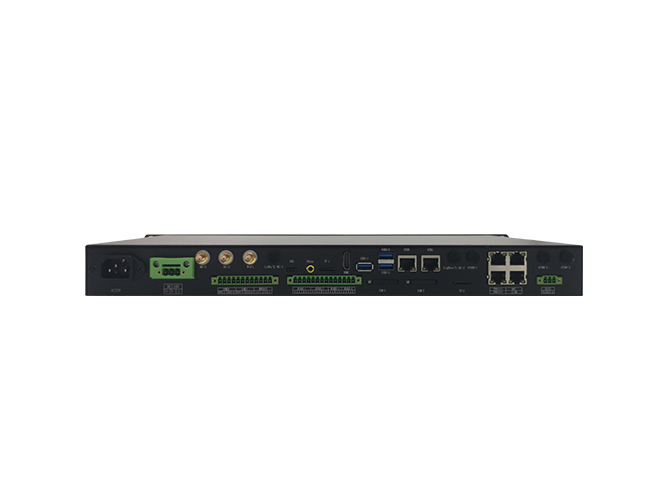

序號 | 項目 | 配置 |
1 | 處理器 | SCM901B625A0（4x A55 DCLS,GPU, VPU）1.6GHz |
2 | 內存 | 板載2GB LPDDR4 |
3 | 存儲空間 | 8GB板載電子硬盤、可擴展SSD至500GB |
4 | 電源接口 | AC 88-264V或DC 125-373V輸入 |
5 | 通信接口 | 4路RS485 |
6 | 調試接口 | 1路USB調試串口，1路CMS協議調試接口 |
7 | 以太網口 | 2路千兆以太網口支持設備同時接入不同的網絡； |
8 | CMS接口 | 2路以太網接口支持DL/T860(CMS)協議 |
9 | USB接口 | 3路USB2.0 |
10 | 外部儲存接口 | 1路TF卡讀寫插槽 |
11 | DIDO接口 | 2路DI、2路DO |
12 | AI接口 | 3路支持4-20mA、0-20mA、0-5V。 |
13 | 移動通信 | 2路4G網絡(需要另購) |
14 | 顯示 | 1路HDMI |
15 | 組網模塊 | 1塊(需要另購) |
