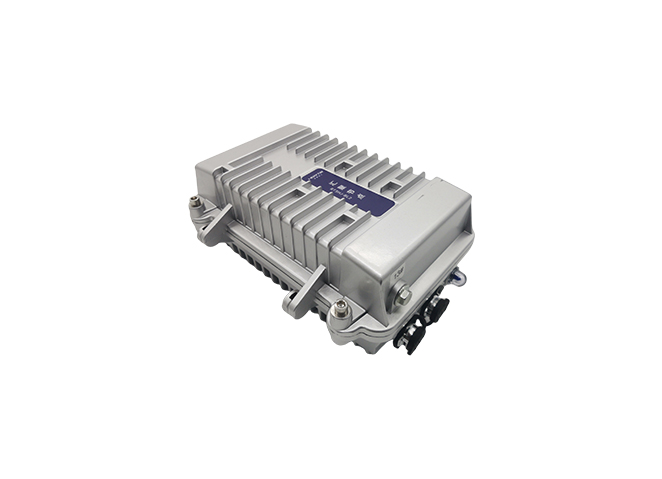

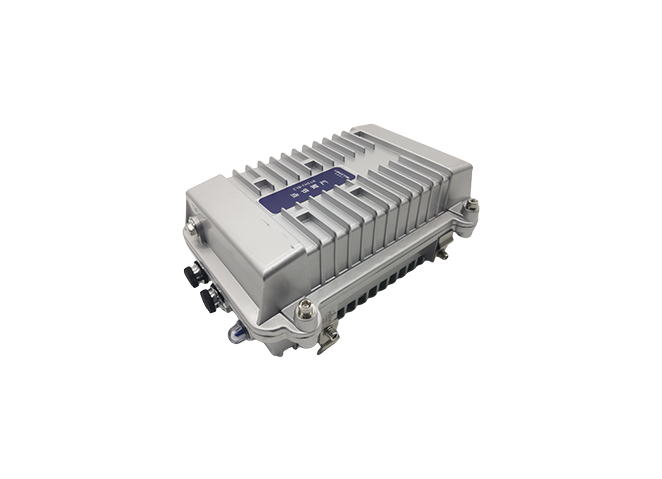

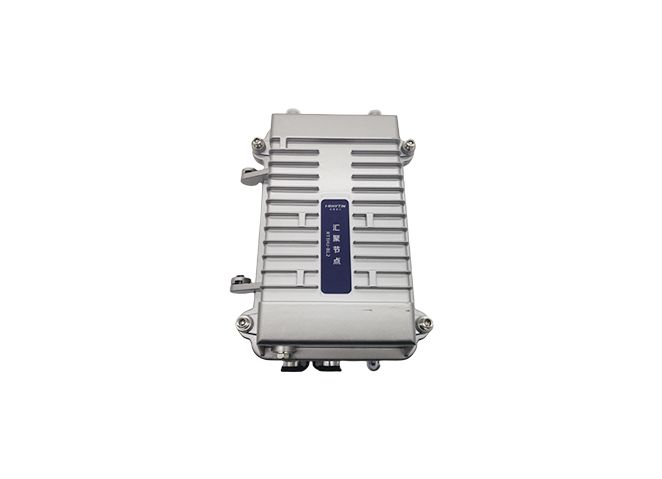

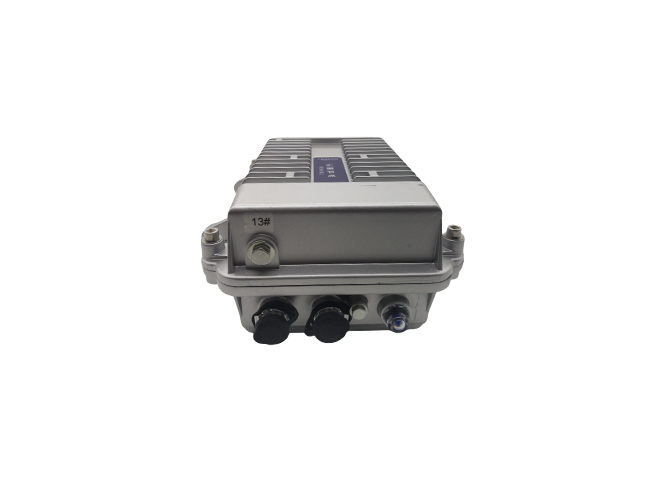

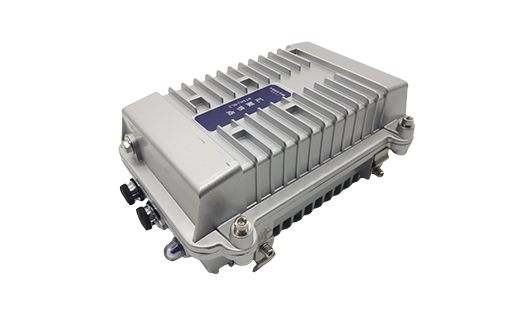

匯聚節點
RT3HJ-BL系列
產品概況
匯聚節點用于采集輸變電現場的各類微功耗和低功耗傳感器的無線數據，并通過無線方式傳送給電力物聯網邊緣物聯代理。匯聚節點由MCU、2.4GHz數字收發器，470MHz數字收發器，寬輸入直流穩壓電源、IP65封裝外殼和高增益全向天線等組成?？梢詫崿F(xiàn)即插即用，靈活部署，快速完善站端物聯感知維度。
功能特點
滿足《輸變電設備物聯網節點設備無線組網協議》、《輸變電設備物聯網微功率無線網通信協議》協議規范
采用CSS物理層芯片470MHZ頻段射頻按照《輸變電設備物聯網節點設備無線組網協議》組建通信主網絡和低功耗傳感器通信網絡
采用CSS物理層芯片2.4GHZ頻段射頻按照《輸變電設備物聯網微功率無線網通信協議》和微功率傳感器通信
有線匯聚：采用網口和串口在大型變電站等傳輸距離遠、網絡拓?fù)鋸?fù)雜、多級匯聚等場所使用，可減少多級匯聚導致的通訊減弱
產品參數
功能 | 物理參數 | 性能特點 | 性能指標 | |
組網下行 | CSS物理芯片470MHZ | 最大發射功率 | 17dBm | |
最佳接收靈敏度 | -123dBm | |||
帶寬 | 500kHz | |||
擴頻因子 | 5～9 | |||
頻點范圍 | 470MHz-510MHz | |||
最大傳輸速率 | 58Kbps | |||
低功耗傳感器 | CSS物理芯片470MHZ | 最大發射功率 | 17dBm | |
最佳接收靈敏度 | -123dBm | |||
帶寬 | 500kHz | |||
擴頻因子 | 5～9 | |||
頻點范圍 | 470MHz-510MHz | |||
最大傳輸速率 | 58Kbps | |||
微功率傳感器 | 業務信道 | CSS物理芯片2400MHZ | 最大發射功率 | 10dBm |
最佳接收靈敏度 | -115dBm | |||
帶寬 | 800kHz | |||
擴頻因子 | 8 | |||
頻點范圍 | 2400MHz-2483.5MHz | |||
最大傳輸速率 | 20Kbps | |||
控制信道 |
| 最大發射功率 | 10dBm | |
最佳接收靈敏度 | -115dBm | |||
帶寬 | 800kHz | |||
擴頻因子 | 8 | |||
頻點范圍 | 2400MHz-2483.5MHz | |||
最大傳輸速率 | 20Kbps | |||
防水等級 | IP68 | |||
供電 | AC165V~240V | |||
功耗 | <10W | |||
環境溫度 | -40℃~85℃ | |||
