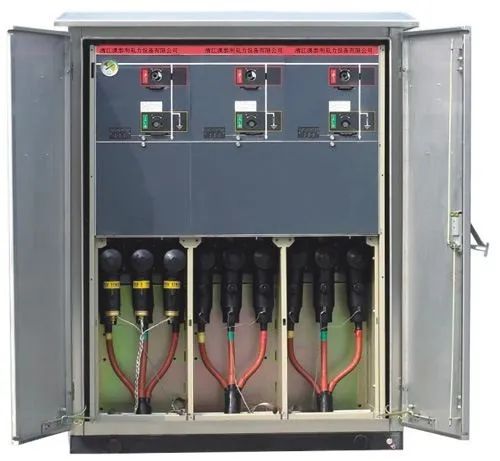

隨著經濟的快速發展,電力的需求也在不斷增加。電網安全運行和電力可高供應,始終是關乎到國計民生的重要問題。配電網逐漸成為新型電力系統的關鍵環節?!笆奈濉逼陂g,國家電網計劃投入3500億美元(約合2.23萬億元),其中加大對配網數字化升級改造力度;南網也將配電網建設列入“十四五”工作重點,規劃投資達3200 億元,約占總投資的一半。環網柜作為配網系統中一個重要組成部分,目前已運行超過百萬臺,其安全穩定運行對配網系統至關重要。近期國網、南網配網協議庫存招標涉及該產品超30億元,其中對環網柜肘型電纜接頭測溫提出明確招標要求。涉及該產品體量超數十萬只,涉及金額過億元。
高壓電纜肘型頭作為電氣連接中不可或缺的重要部件,廣泛應用于中壓環網柜、中壓開關柜、電纜分支箱等。受加工工藝、施工質量、運行工況以及運行環境的影響,高壓電纜肘型頭故障引起的溫升過高、發熱事故頻頻發生,直接威脅配電網絡的正常運行。因此,如何監控電纜肘型頭內部電氣連接點實時溫度,避免線路監控的盲區就是重點關注的對象。
RT2CW-ZT系列肘型電纜頭內置溫度感知終端是瑞霆智匯針對環網柜電纜肘型連接頭內芯溫度監測研發的內置式無源無線測溫終端,該產品采用內置式一體化設計,應用電壓感應取能供電和ZigBee/LoRa無線通信技術,可直接替代原有堵頭,無需額外配件,易安裝、便調試、免維護;適配歐式、美式電纜接頭,適用于中壓環網柜、中壓開關柜、電纜分支箱等電纜肘型頭溫度在線監測。
軟件界面
性能優勢
無源無線:產品采用電壓感應取能技術,無需電池或其他二次輔助電源,并且解決了業界懸浮放電難題,相關性能通過了電科院相應測試。采用ZigBee/LoRa無線通信技術,通信靈活,沒有線纜的約束。
測溫精準:針對肘型電纜頭電氣連接點溫度在線監測,測量溫度范圍-40℃~+200℃,溫度測量誤差±1℃,溫度測量精度0.01℃。
安全可靠:產品采用真空注塑工藝,使用特制AB環氧樹脂材料,高溫(180℃)不變形;耐壓39kV5min /42kV1min正常,局放≤5pC。
安裝便捷:直接替代原有堵頭,無需額外配件,易安裝、便調試、免維護。

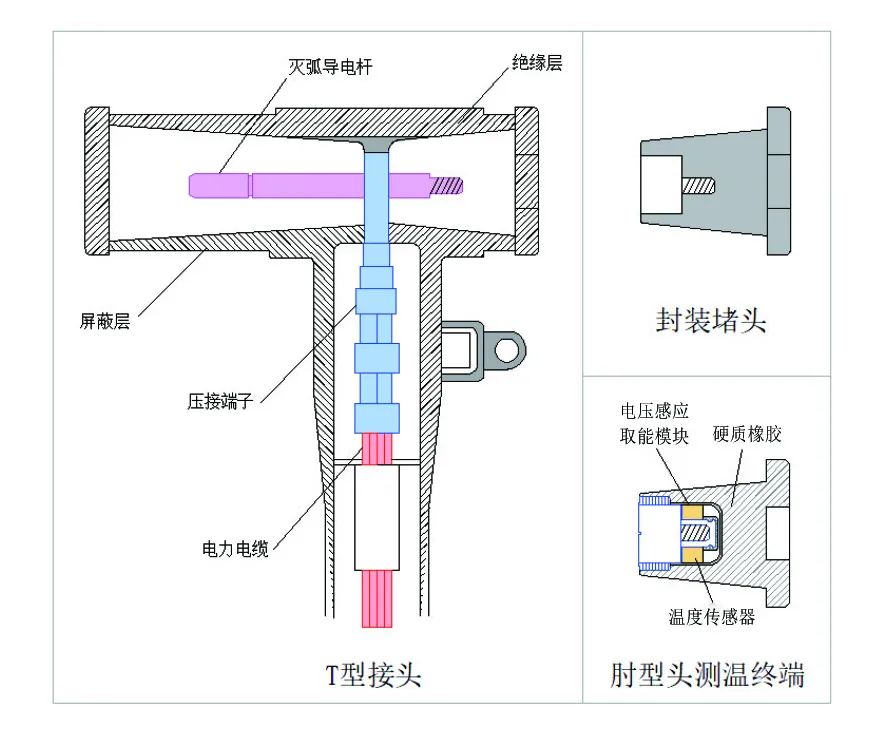

產品結構

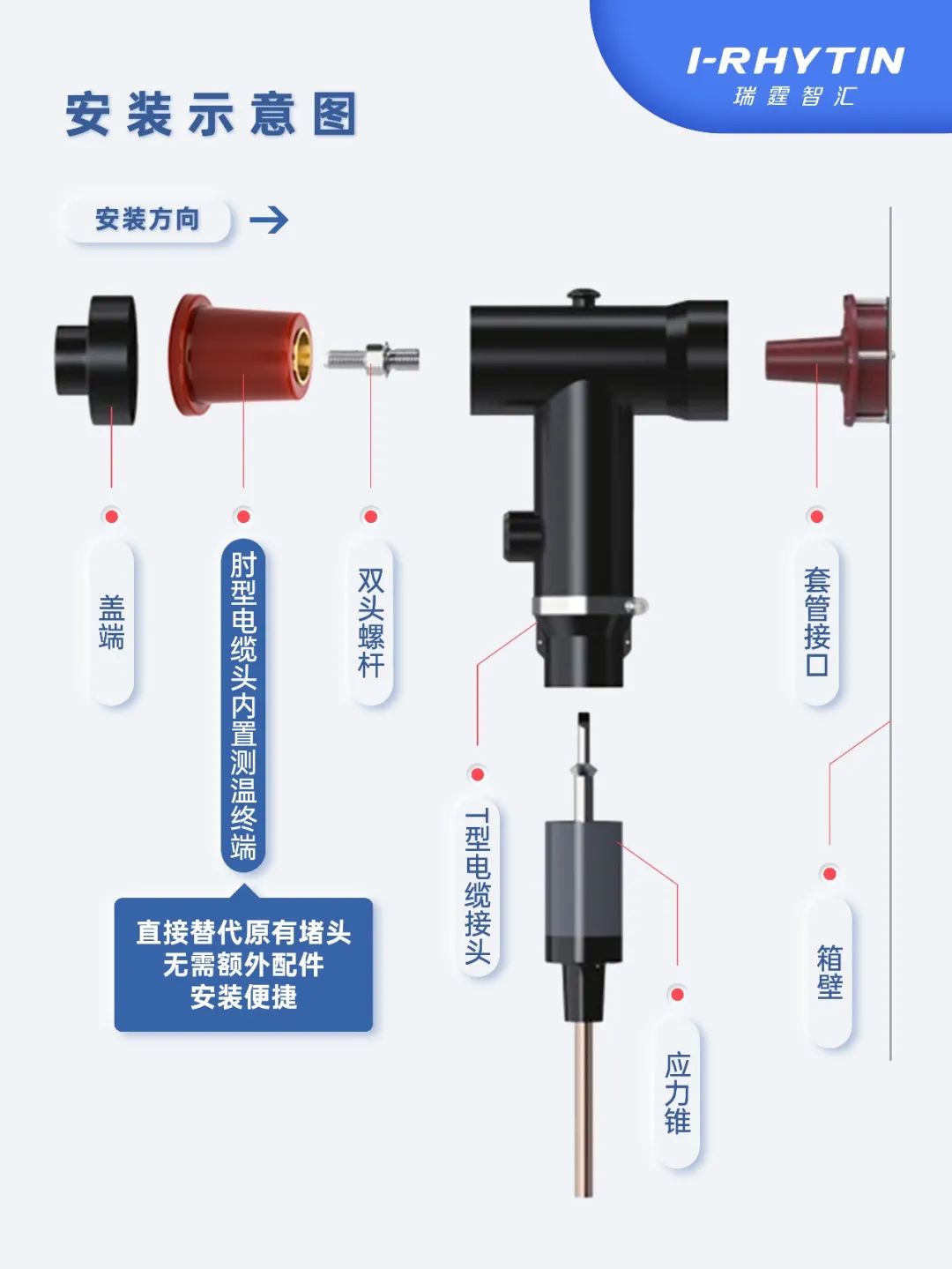

安裝示意
相關專利
檢測報告
