炎炎夏日,電網又將迎來持續高負荷的嚴峻考驗。如何確保電網安全運行和電力可靠供應,成為電力公司每年迎峰度夏期間工作的重中之重。
近日,國網四川電力公司某高原變電站上線的變電站油套管(紅外測溫)在線監測系統,監測到一起設備溫度超限缺陷,幫助運維人員及時消缺,有效防止安全事故發生。該套系統由四川瑞霆電力科技有限公司提供,于2020年11月30日正式投運。
事件回顧
2020年11月30日,系統安裝投運

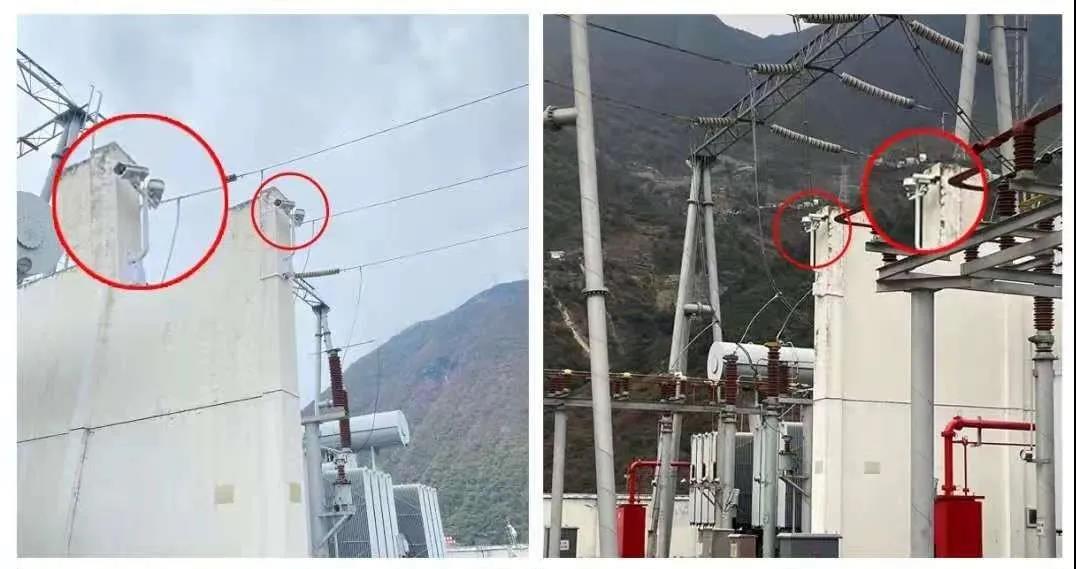

1#、2#主變壓器區域,雙光融合終端安裝示意圖
2020年12月-2021年5月,系統運行正常,1#、2#主變壓器區域溫度正常

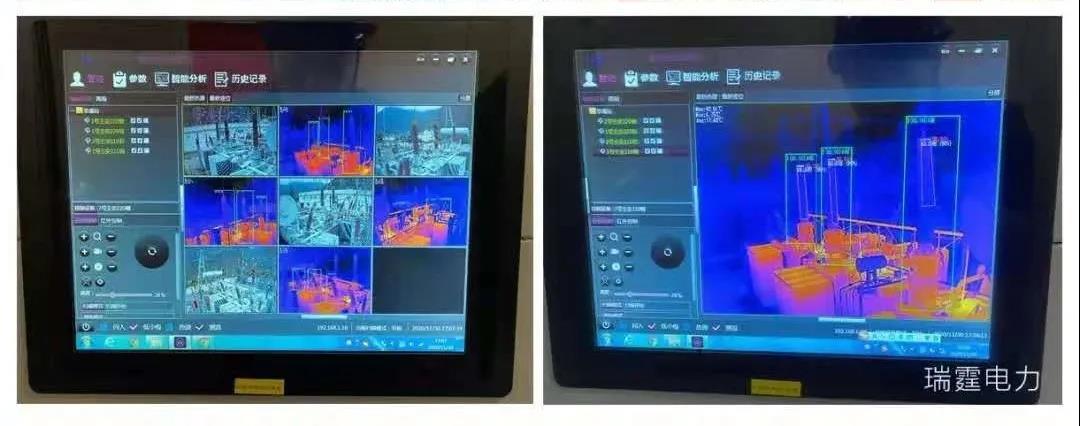

1#、2#主變壓器區域,雙光融合終端監測界面
2021年5月14日12:05,2#主變110kV側B項溫度曲線,隨負荷情況變化,溫度超過60℃,最高達85.51℃,以短信告警方式通知到班組人員。

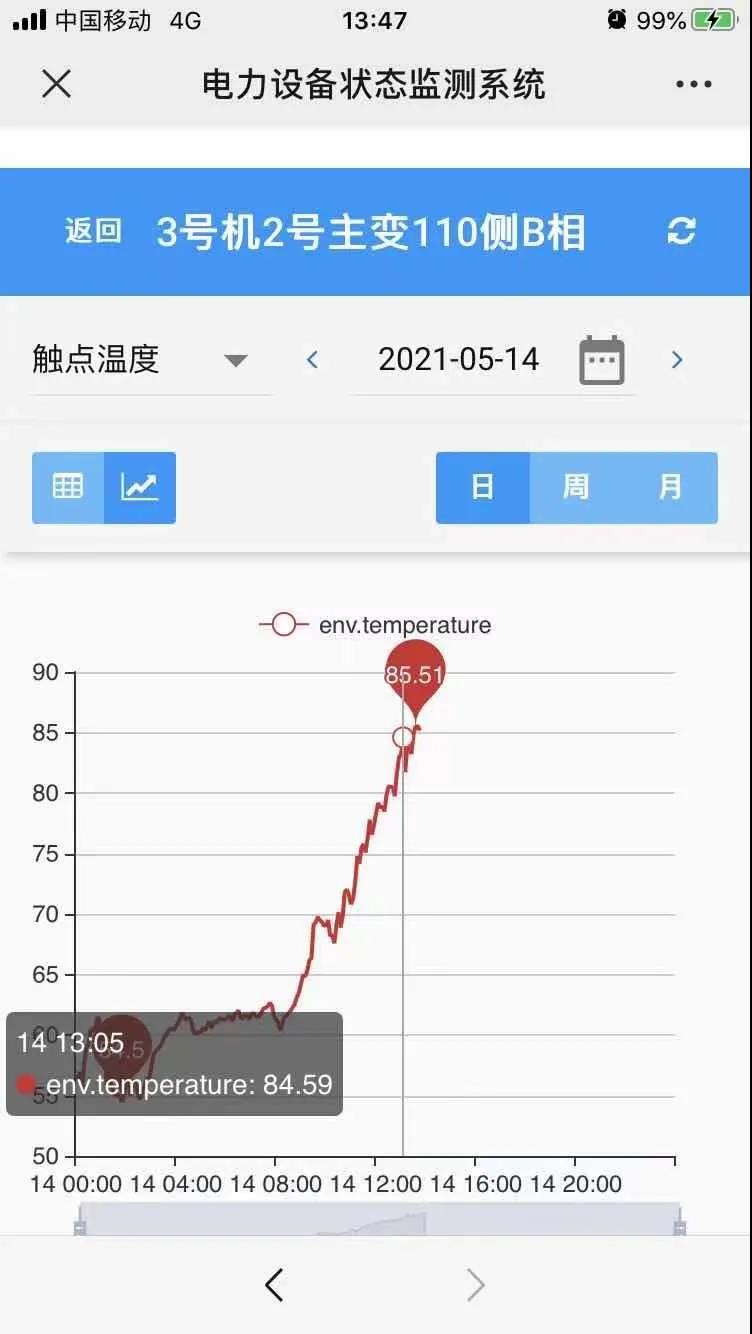

2021年5月14日13:47 2#主變110kV側B相移動運維端溫度曲線

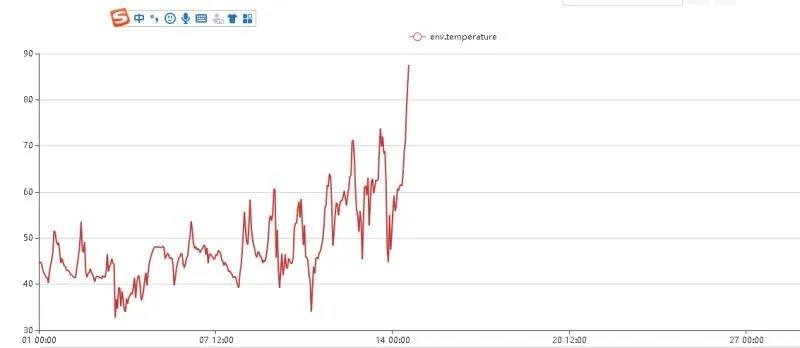

2021年5月14日13:47 2#主變110kV側B相系統后臺溫度曲線

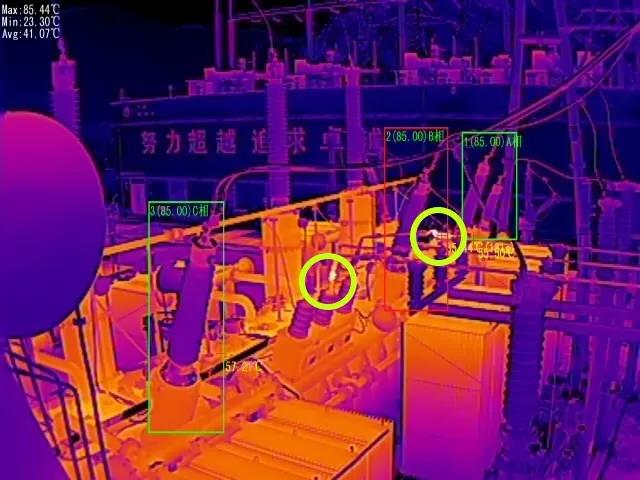

2021年5月14日13:47 2#主變110kV側位置3號雙光融合終端熱成像圖(黃圈內為高溫點)
2021年5月14日21:18,緊急降負荷后,進行現場復測,用手持紅外成像儀對2#主變進行溫度核驗,發現超溫現象屬實

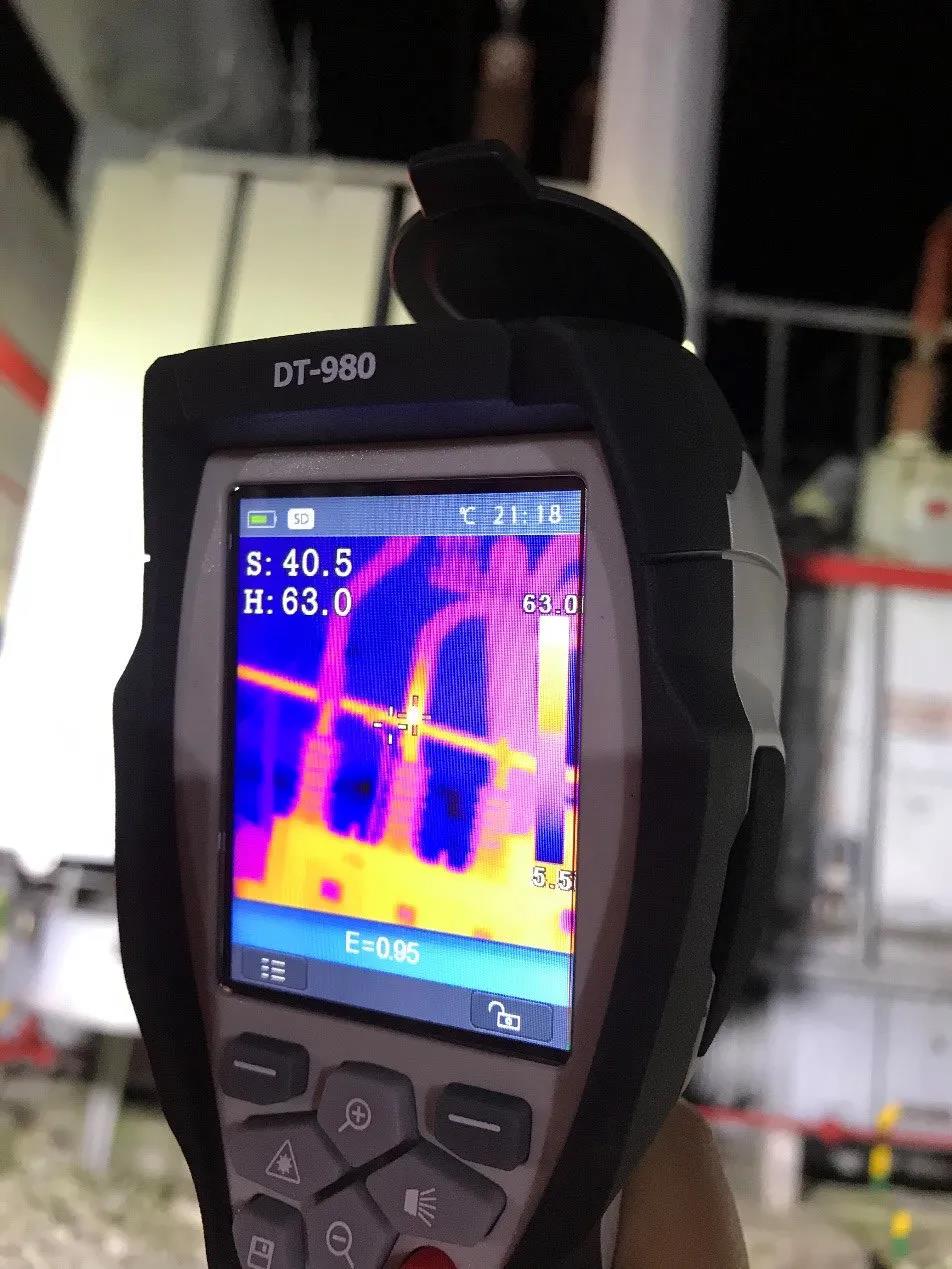

2021年5月14日現場復測圖片,超溫屬實,緊急降負荷后,35kV B相母排溫度過高,最高為63℃

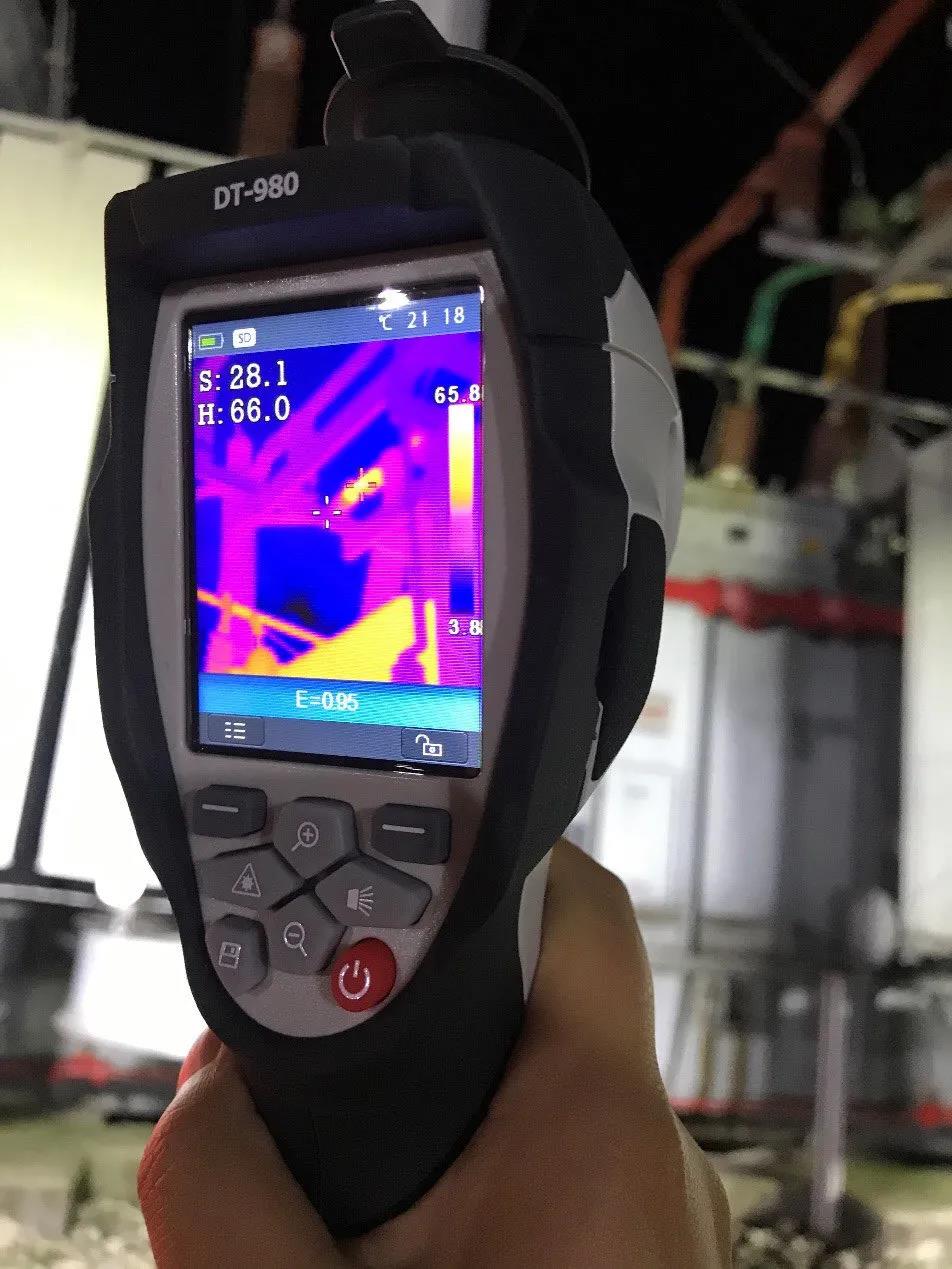

2021年5月14日現場復測圖片,超溫屬實,緊急降負荷后,35kV A相母排伸縮節處溫度過高,最高為66℃
2021年5月14日22:16,消缺后,系統持續監測,2#主變區域溫度逐漸回落
移動運維客戶端呈現2#主變5月14日緊急降負荷、消缺前后溫度曲線
四川瑞霆電力科技有限公司的變電站油套管(紅外測溫)在線監測系統穩定可靠,能實時監測電力設備溫度情況,實現對設備的遠程在線監測,及時發現設備所存在的缺陷,提高工作效率,提升電網運行的可靠性與自動化管理水平,獲得了客戶的高度認可。
